本章介紹 AutoCAD 的基本繪圖指令，您可以輸入快速指令，增加繪圖的效率。

LINE 線 （快速指令 L）

線指令用於建立一系列的直線連續線段，每個線段都是可以單獨編輯的線物件。

ARC 弧

利用三點建立一個弧線。建立弧線時，可指定起點、中心點、終點、半徑、角度、弦長與方向值的組合。

CIRCLE 圓 （快速指令C）

圓指令用於繪製圓形，可指定直徑、中心點與切線。

ELLIPSE 橢圓

橢圓的繪製方法是輸入橢圓的 2 個軸端點與主軸的旋轉角度。

PLINE 聚合線 （快速指令PL）

聚合線指令用於建立 2D 聚合線，所謂的聚合線是在單一平面物件而相互連接的線段，您可以在一個聚合線上使用直線與弧段，並可設定不同的寬度。

POLYGON 多邊形

多邊形指令用於建立等邊的封閉聚合線，您可以指定多邊形的邊數，選擇繪製內接或外切的多邊形。

REACTANG 矩形 （快速指令REC）

矩形指令用於建立矩形聚合線，建立矩形時可指定矩形的長度、寬度、旋轉角度，並可設定圓角、倒角、方角的類型。

倒角 ( C ) / 高程 ( E ) / 圓角 ( F ) / 厚度 ( T ) / 寬度 ( W )。

XLINE 建構線

建構線是無限長的直線，主要是用於輔助繪圖的參考線。

RAY 射線

。

POINT 點

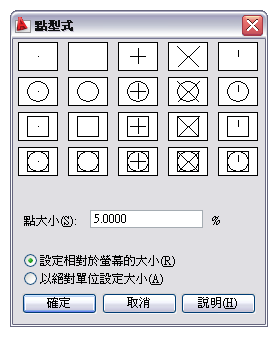

用於建立單點或多個點物件。在螢幕上只有 1 個像素的大小，使用 DDPTYPE 指令開啟點型式對話框，即可設定點的大小與型式。

您也可以從「常用」頁籤選取「公用程式」面板，再按「點形式」按鈕進行設定。

DIVIDE 等分

等分指令用於沿著物件的縱長或周長上等距放置點物件。

MEASURE 等距

沿著一個物件等距放置點物件或圖塊，等距指令適用於線、圓、弧、聚合線等物件。

請注意等距的最後一段可能因為不能整除，而產生距離較短的情形，而 DIVIDE 等分則不會發生。

BOUNDARY 邊界

從一個封閉的區域建立分離的面域 ( REGION ) 或聚合線 ( POLYLINE ) 。

執行 BOUNDARY 指令開啟 [ 邊界建立 ] 對話框，按下 [ 點選點 ] 按鈕後，點選圖形內部點並按 [ Enter ] 即可建立物件。

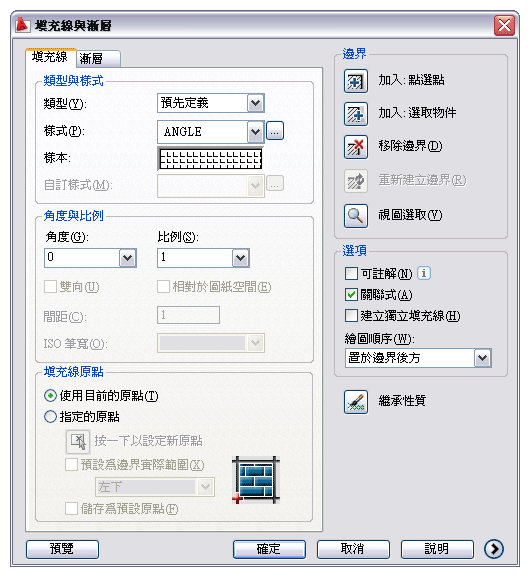

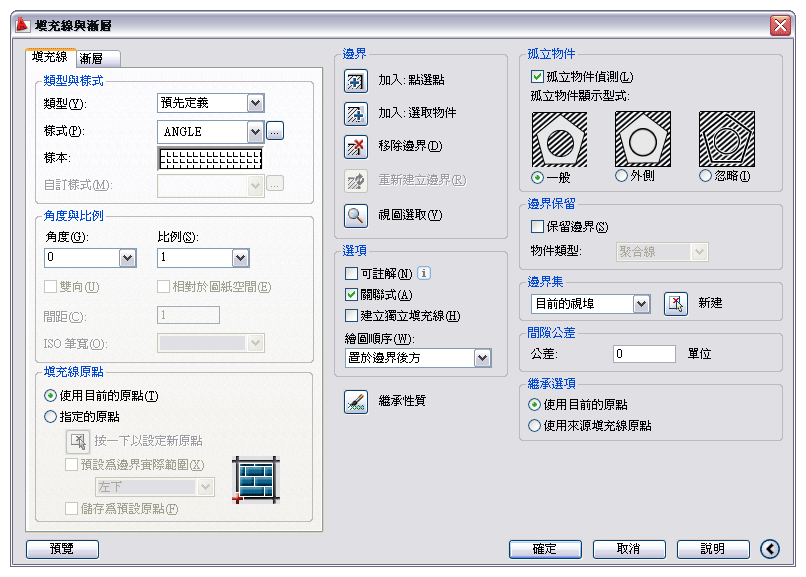

填充線

用於將填充線加入選取的邊界範圍。

。

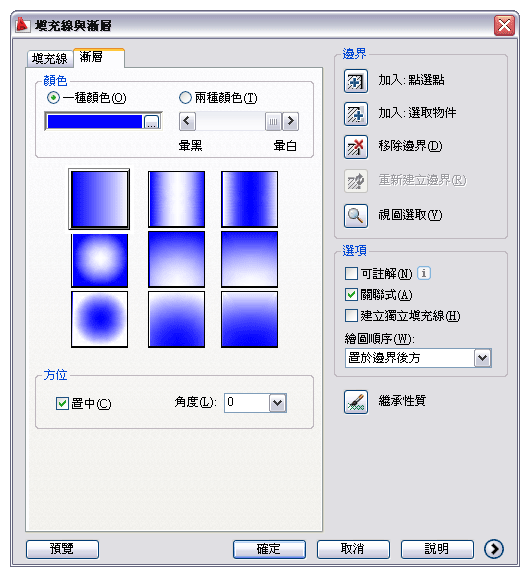

漸層

用於將漸層填入選取的邊界範圍。

MLINE 複線

複線指令用於繪製多重的平行線。

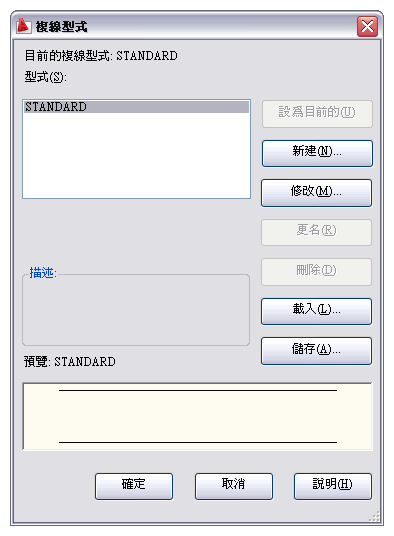

MLSTYLE 複線型式。

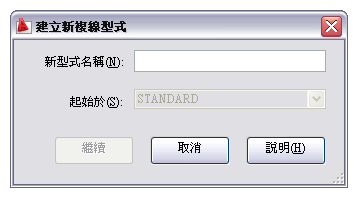

建立新複線型式。

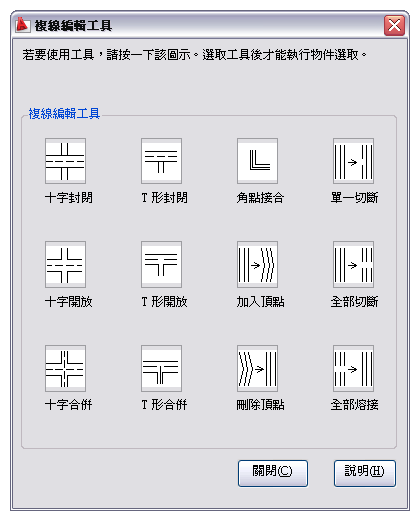

MLEDIT 指令，複線編輯工具對話框。

。。。。。。。。。
