AutoCAD 的繪圖空間分為「模型空間」與「圖紙空間」，初次使用 AutoCAD 時，預設使用 2D 繪圖模式。

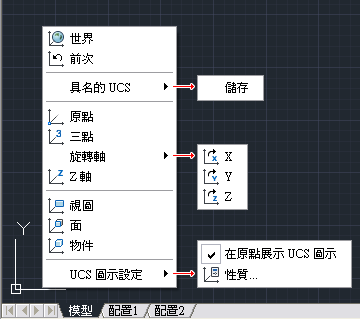

將滑鼠移到繪圖區的座標系圖示，按滑鼠右鍵並從右鍵選單選擇「原點」，接著將滑鼠游標移到繪圖的任何位置後按滑鼠左鍵，即可重新設定座標軸的原點。

AutoCAD 座標系統

AutoCAD 的座標系統分為 WCS 世界座標系統與 UCS 使用者座標系統。

WCS 世界座標系統可分為絕對座標與相對座標。

UCS 使用者座標系統允許使用者自訂座標的原點，並可具名儲存。

USC 圖示設定

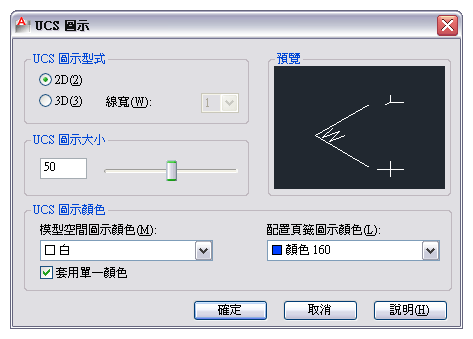

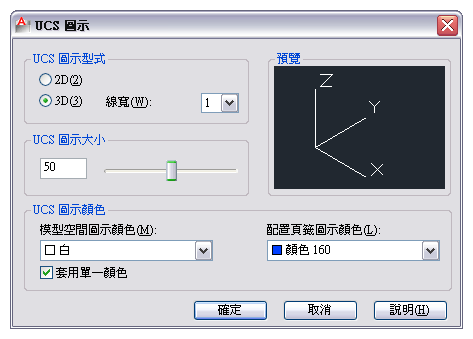

將滑鼠移到繪圖區的座標系圖示，按滑鼠右鍵並從右鍵選單選擇 [ UCS 圖示設定 > 性質 ] 開啟 UCS 圖示的設定對話框。

可設定 2D 或 3D 圖示型式、UCS 圖示大小與顏色等。

AutoCAD 視圖操作

導覽列工具面板

平移工具 - 按著滑鼠左鍵拖曳，即可平移視圖。按 ESC 鍵結束平移，或是按滑鼠右鍵並選擇「結束」。

縮放實際範圍 - 將圖形縮放到充滿繪圖區。

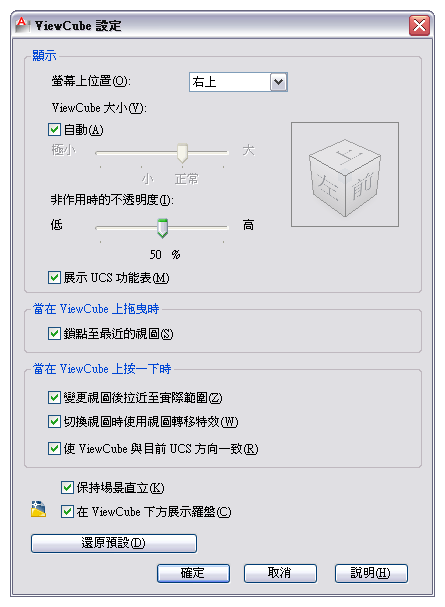

ViewCube 設定對話框

AutoCAD 視窗操作

AutoCAD 可以開啟多個視窗。
