本章介紹 AutoCAD 的基本修改指令。

MOVE 移動

移動物件到指定的位置，使用座標、格線鎖點、物件鎖點與其他工具精確移動物件。

COPY 複製

複製指令可以設定距離與方向進行物件的複製。

ROTATE 旋轉

旋轉物件到指定的角度，或繞著設定的基準點旋轉物件。

STRETCH 拉伸

拉伸選取的封閉物件，多重物件（例如圖塊）無法拉伸。

SCALE 比例

縮放物件到設定的比例，先設定基準點與調整係數，基準點將做為比例縮放的中心位置，當比例係數大於 1 時物件會放大，而比例係數小於 1 時物件會縮小。

OFFSET 偏移

偏移指令用於繪製同心圓、平行線與平行曲線，可以將物件偏移指定的距離或經過一點。偏移物件後，可使用修剪與延伸建立包含許多平行線與曲線的圖面。

MIRROR 鏡射

鏡射指令用於建立物件的鏡射複本。選取物件並跨過指定的線鏡射建立對稱的另一半。

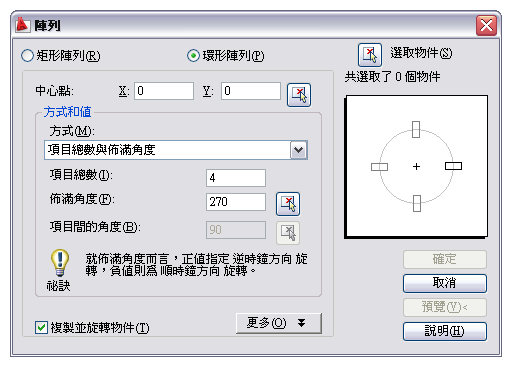

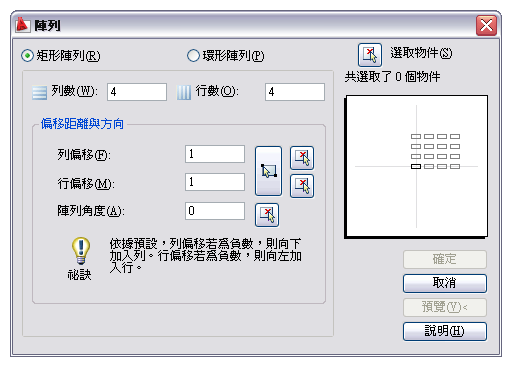

ARRAY 陣列

陣列指令用於建立矩形陣列或環形陣列。

ERASE 刪除

刪除指令用於刪除圖面的物件，您可以輸入選項，例如輸入 L 可以刪除最後繪製的物件，或輸入 ALL 可以刪除所有的物件，您還可以輸入 ? 以獲取所有選項的清單。

EXPLODE 分解

分解指令用於將複合物件拆解成元件，若要單獨修改複合物件的元件時，必須先進行分解。可分解的物件包括聚合線、圖塊、面域。

TRIM 修剪

修剪指令用於剪去物件多餘的部份，要修剪物件必須與另一物件相交或延伸相交。首先選取修剪邊緣並按 Enter 鍵，若要將所有物件作為邊界，請在出現「選取物件」的提示時按鍵盤 Enter 鍵，接著再選取要修剪的物件。

EXTEND 延伸

延伸指令可以使物件朝指定方向延伸，達到另一指定的物件邊緣為止。若選取的物件沒有延伸交點，延伸指令將不會產生效果。

BREAK 切斷

切斷指令可以在線段上選取 2 點進行切斷。先選取物件的第一截斷點，接著選取第二截斷點即可切斷。操作時輸入指令 F 可以重新選擇第一截斷點。

JOIN 接合

接合指令用於將多個物件接合為單一物件。

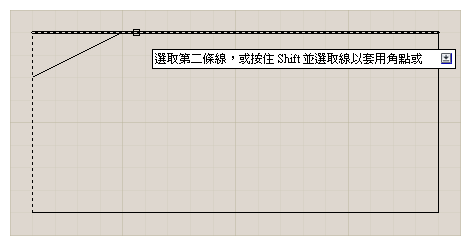

選取第二條線。

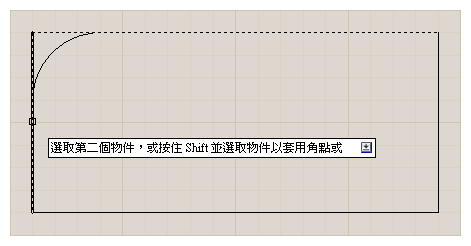

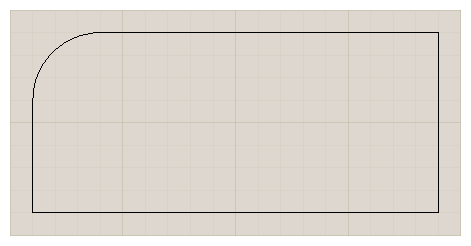

Fillet

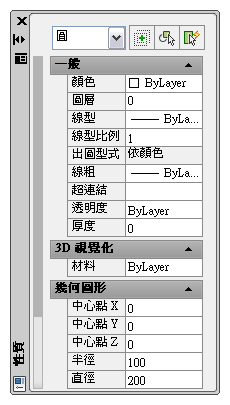

性質
