製圖時除了輪廓線與剖面線的繪製，經常需要加上適當的標註，因此 AutoCAD 提供了不同用途的標註元件：

標註原點

加入標註的位置。

延伸線

延伸線用於表示標註的起點與終點，一般使用細實線繪製。

標註線

標註線用於表示標註的範圍，一般使用細實線繪製。

箭頭與引線

引線一般使用細實線繪製，您可以透過標註樣式改變箭頭的外觀。

註解

註解的內容部份，您可以透過標註樣式改變註解的書寫方向。

DIMLINEAR 線性標註

建立水平標註線、垂直標註線或旋轉標註線的線性標註。

DIMALIGNED 對齊式

DIMANGULAR 角度

DIMARC 弧長

DIMRADIUS 半徑

直徑 dimdiameter

轉折線 dimjogline

座標式 dimordinate

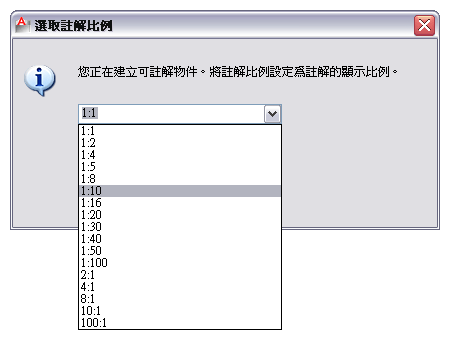

註解比例的設定

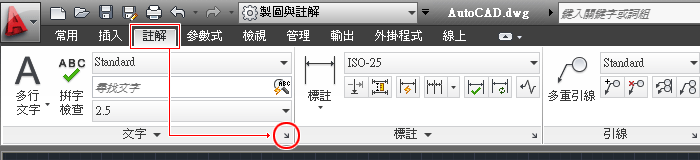

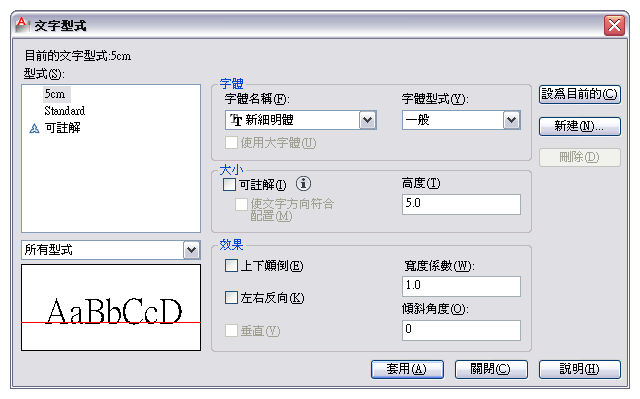

點選註解面板右下方的三角形圖式，開啟「文字型式」對話框進行設定。

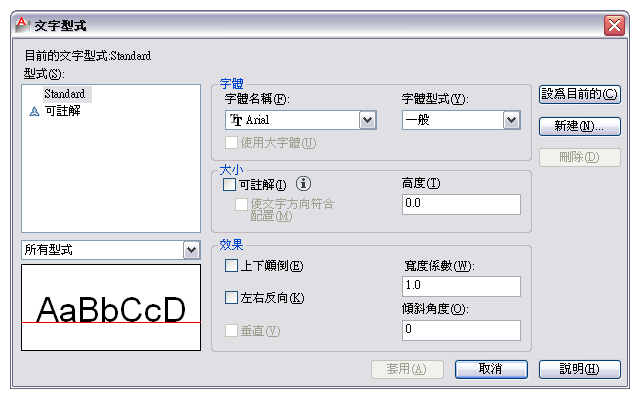

目前僅有「Standard、可註解」兩種文字型式，我們將要新建文字型式。

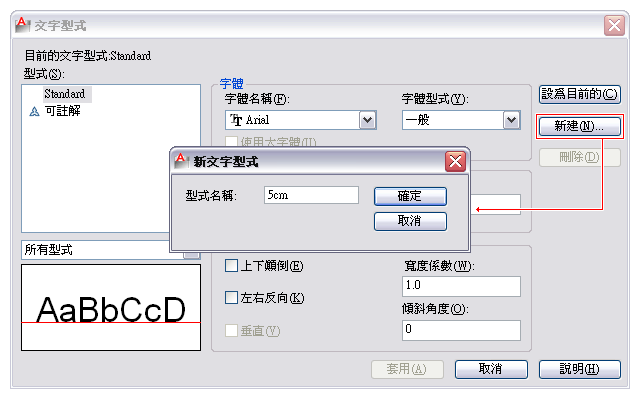

按下「新建」按鈕，接著輸入新文字型式的名稱。

接著設定文字高度，在高度欄位輸入 0.0 時，文字的高度將預設為上次使用的文字高度或儲存於圖面樣版檔案的值。若輸入大於 0.0 則會設定為此型式的文字高度。

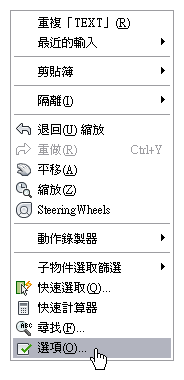

繪圖區按右鍵，並選擇「選項」開啟對話框。

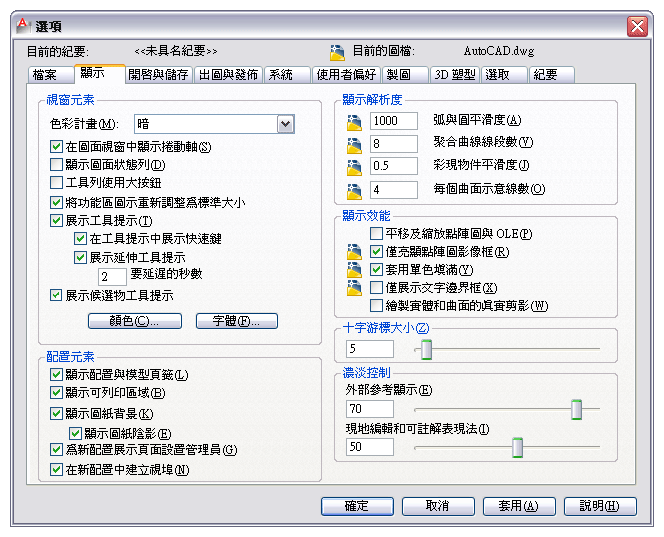

確認「選項」對話框左下方配置元素的「為新配置展示頁面設置管理員」與「在新配置中建立新視埠」項目為勾選的狀態，按下「確定」按鈕。

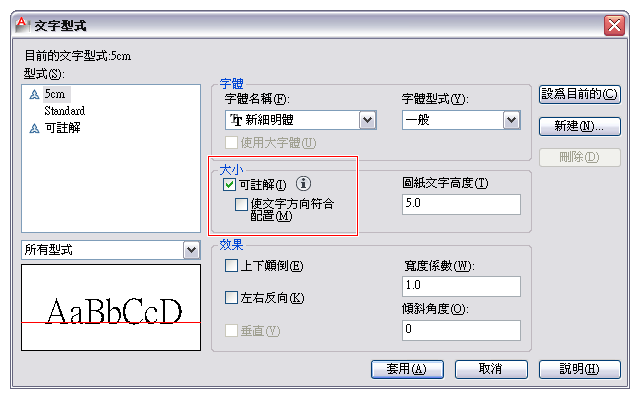

文字型式對話框，將新建的文字型式設定為「可註解」。

標註型式

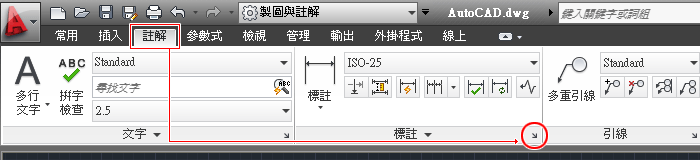

點選註解面板標註右下方的三角形圖式，開啟「標註型式管理員」進行設定。

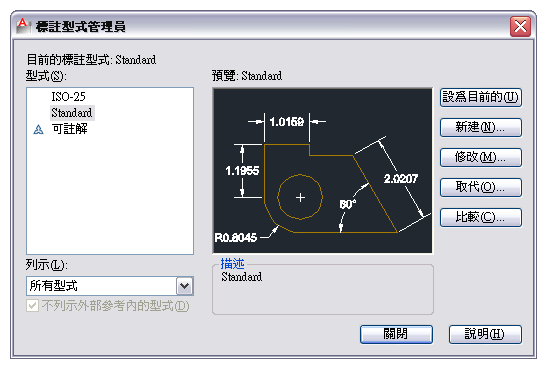

預設的 Standard 標註型式。

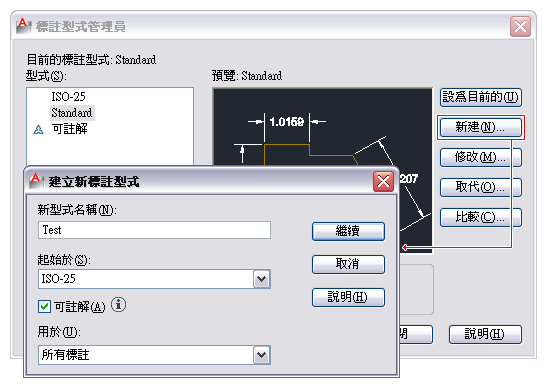

按下「新建」按鈕即可開啟建立新標註型式對話框，以下的操作是為了示範步驟，因此在新型式名稱輸入「Test」即可，實際繪圖時請輸入適當的標註型式名稱。

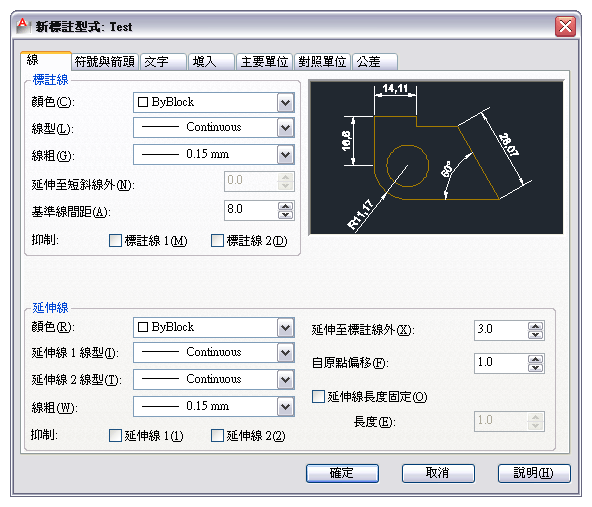

線型請設定為「Continuous」、線粗設定為「0.15 mm」、延伸至標註線外設定為「3.0」、自原點偏移設定為「1.0」，請同時檢視右上方的預覽圖以瞭解設定值的功用。

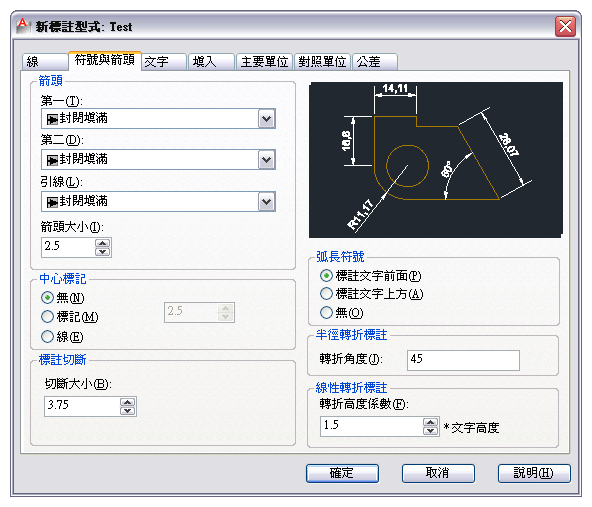

切換到「符號與箭頭」，將箭頭設定為「封閉填滿」。

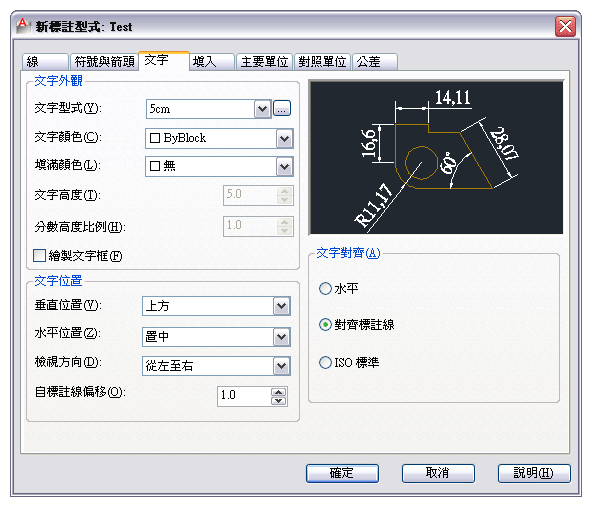

切換到「文字」，文字型式選擇剛才新建的「5cm」。

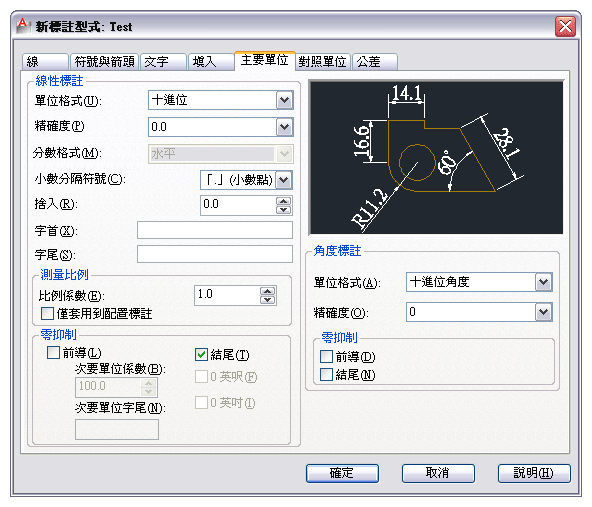

設定精確度與小數點分隔符號。

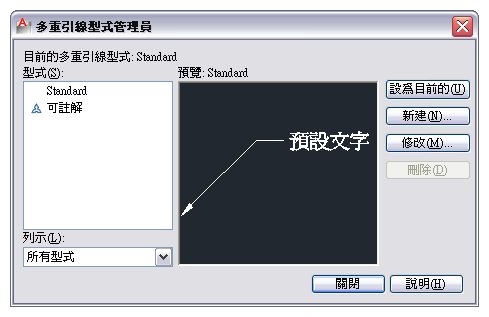

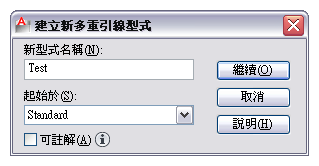

MLEADER 多重引線

多重引線物件由箭頭、引線，與多行文字物件或圖塊組成。

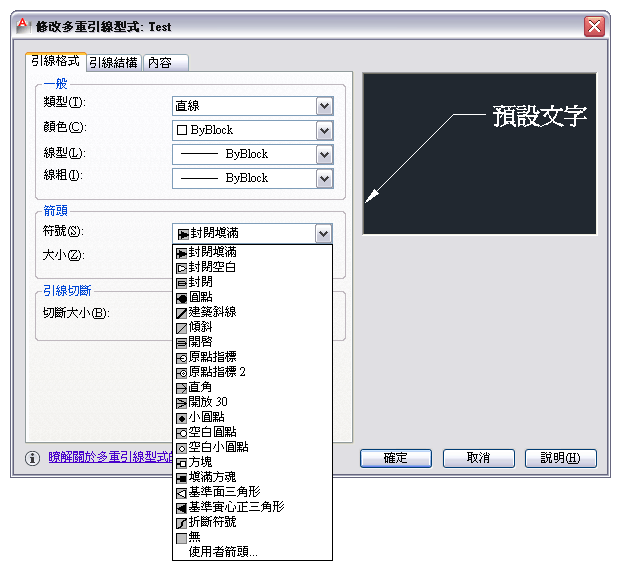

修改多重引線型式「引線格式」標籤。

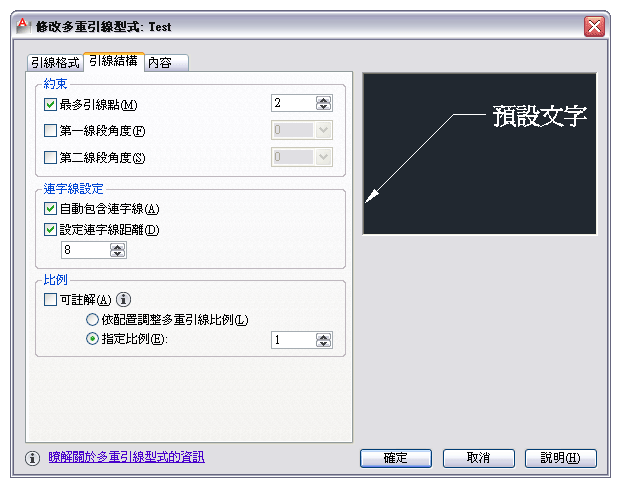

修改 引線結構

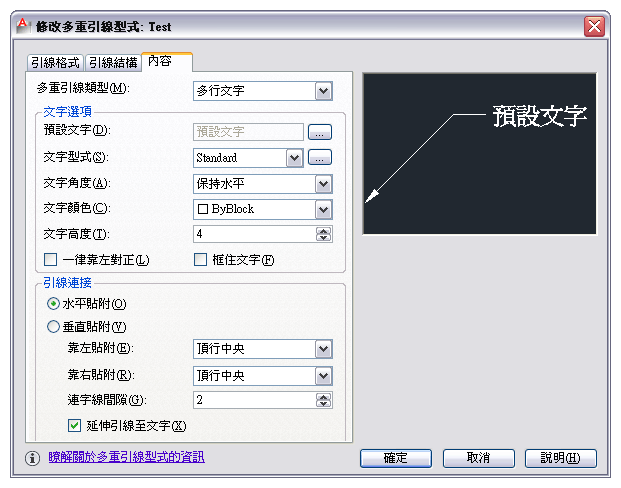

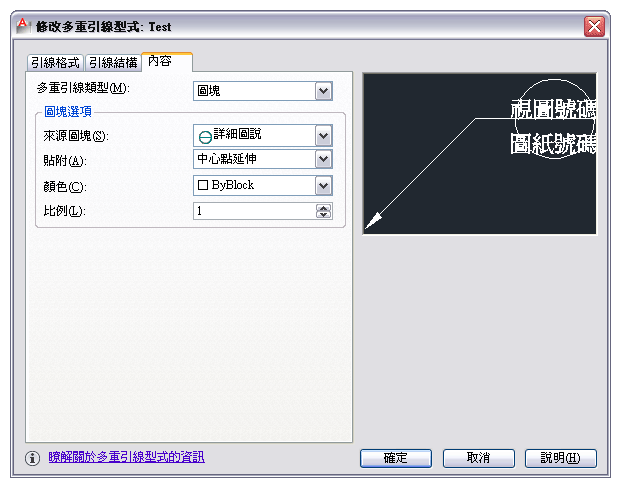

內容。

修改標註型式

修改標註型式對話框上方的七組標籤，可以分別對不同的標註項目進行設定。「線」標籤用於設定標註線與延伸線的顏色、線型、線粗屬性。

符號與箭頭 「符號與箭頭」標籤用於設定箭頭與引線的外觀。

文字 「文字標籤」用於設定文字高度與對齊方式，在製圖時一般僅使用一種文字對齊方式。

填入 設定文字的位置。

主要單位 設定標註數值的精確度、字首、字尾。

對照單位 設定對照單位，舉例來說，您可以在圖面同時加上公分與英吋的註解，對照單位的位置可設定為主要值的後方或下方。

公差
