SketchUp 繪圖工具
直線工具 (Line) 直線工具用於繪製直的線段,使用滑鼠點擊線段的起點,然後將游標移到畫線的方向並輸入長度,就可以畫出設定長度的直線。
圓弧工具 (Arc) 圓弧工具用於繪製弧線,使用滑鼠點擊弧線的起點,然後再點擊弧線的終點…
矩形工具 (Rectangle) 用於繪製矩形的工具。在繪圖區按一下滑鼠左鍵設定矩形的第一個角點,接著朝對角方向拖曳滑鼠,最後按滑鼠左鍵設定矩形的第二個角點。
圓形工具 (Circle) 圓形工具用於繪製正圓形,使用滑鼠點擊圓心的位置,然後將游標向外移動就可以畫圓,如果輸入半徑,就可以畫出設定半徑的圓形。
多邊形工具 (Polygon) 多邊形工具用於繪製多邊形,使用滑鼠點擊圓心的位置,然後將游標向外移動就可以畫圓,如果輸入半徑,就可以畫出設定半徑的圓形。
橡皮擦工具 (Eraser) 橡皮擦工具可以擦除多餘或是畫錯的部份,使用滑鼠點擊或拖曳可以擦除實體,與選取後刪除的操作方式不同,有時候使用橡皮擦可以節省更多的時間。

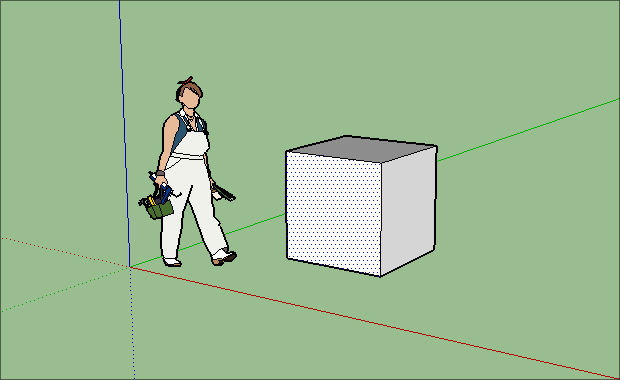

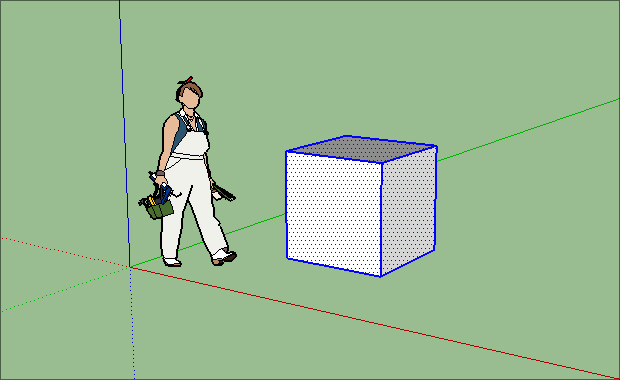

SketchUp 編輯工具 選取工具 選取工具是最常使用的工具,可以選取實體(繪製的物件)並且進行移動、複製、刪除等編輯操作。 使用不同操作方式將會產生不同的選取結果,例如使用滑鼠在實體上點一下,可選取「表面」或「邊緣」。 將滑鼠游標移到實體的表面,並快速點兩下滑鼠左鍵,可以選取表面與相鄰的邊緣。 如果在實體的表面邊緣快速點三下滑鼠左鍵,將可以選取實體上所有的表面與邊緣。 使用滑鼠拖曳的圈選框可以選取多個實體,如果要取消選取可點擊畫面空白的地方。

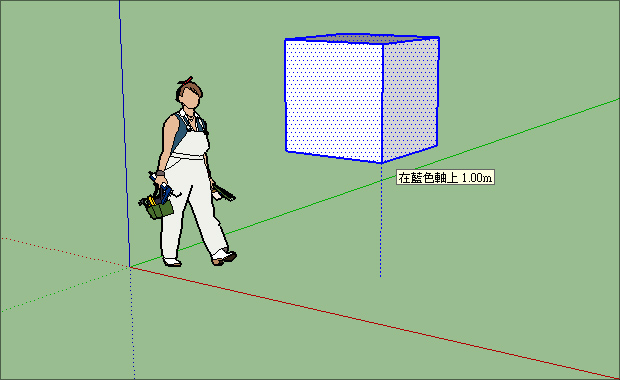

移動工具 (Move) 移動工具可以移動實體,先選取需要移動的實體,然後使用移動工具點擊目標位置,或是將游標指向移動方向後再輸入距離,可以將實體移動到準確的位置。 如果在移動的過程按一下鍵盤的 Ctrl 鍵,就可以切換為複製的操作,產生一個或多個相同的實體。 使用移動工具也可以拉伸實體,選取實體的頂點或線段之後,透過移動工具可以修改實體的外觀。

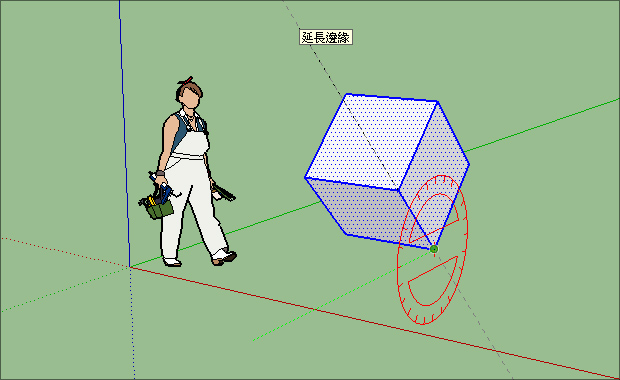

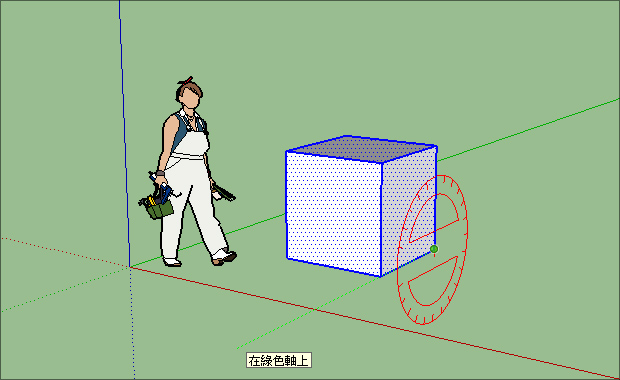

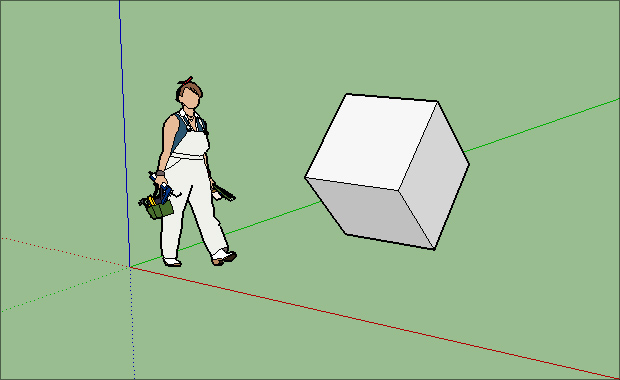

旋轉工具 (Rotate) 旋轉工具可以旋轉實體,先選取需要旋轉的實體,然後使用旋轉工具。 移動滑鼠可選擇旋轉的軸向。 移動滑鼠或使用鍵盤輸入旋轉的角度。 使用滑鼠點擊或按下鍵盤 Enter 確認旋轉角度。

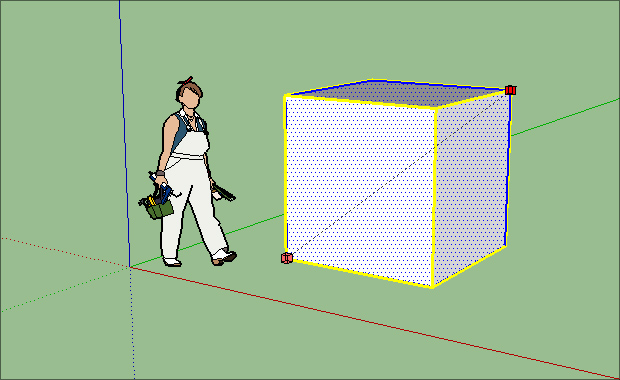

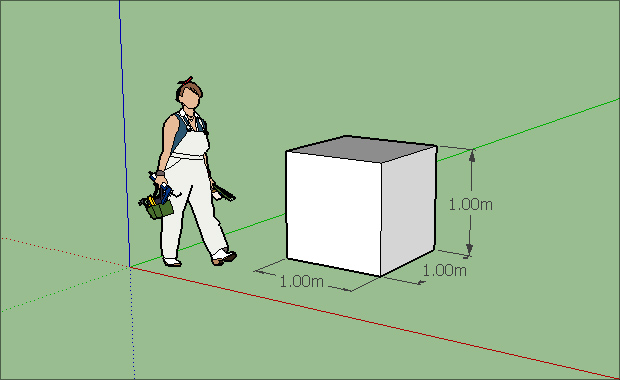

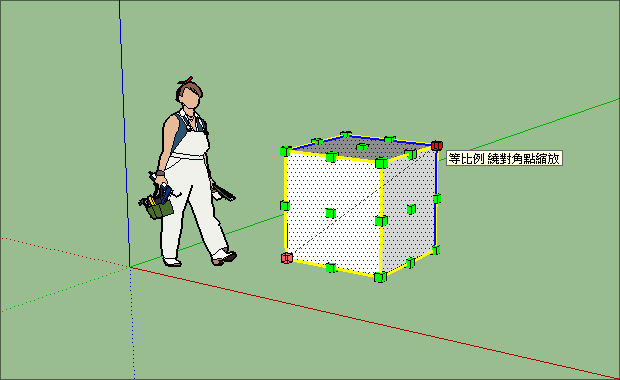

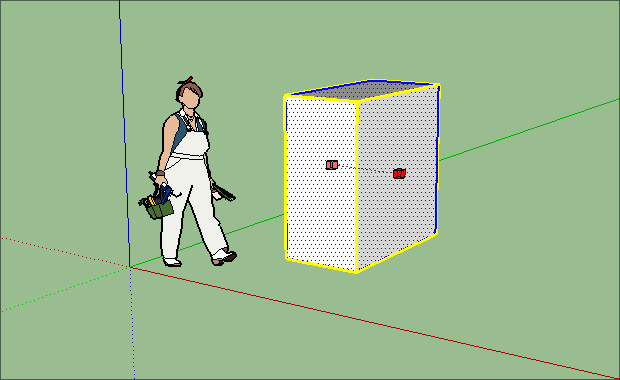

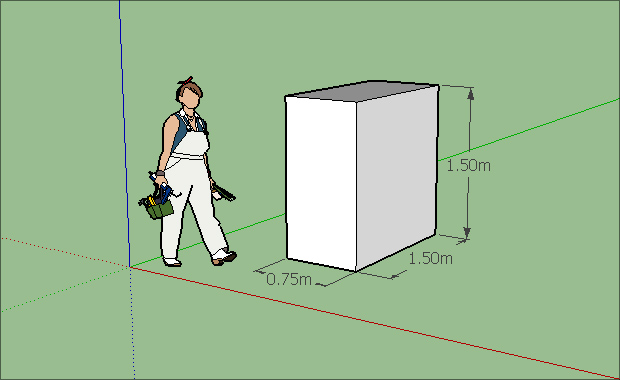

比例工具 (Scale) 比例工具可以放大或縮小實體,先選取需要縮放的實體,然後使用比例工具。
顏料桶工具

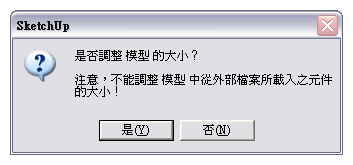

卷尺工具 TapeMeasureTool 卷尺工具擁有數種不同的功能,可以測量距離與建立輔助線。
量角器 Protractor。
Orbit。 平移 Pan。
縮放 Zoom。
縮放範圍 ZoomExtents。
軸 Axes。 尺寸 Dimension 用於繪製尺寸線,當模型的尺寸改變時,尺寸線的數值也會自動更新。
文字 Text 文字工具用於建立文字標籤。
3D 文字。
SectionPlane。 DisplaySectionCuts。 DisplaySectionPlanes。
