本範例使用 3ds Max 的 Box 方塊物件為基礎，透過細分與製作細節的步驟建立角色的模型，透過此方式可製作遊戲用的 LowPoly 低面數模型，「方塊建模法」對於初學者來說，也是一種能夠在短時間瞭解人物建模的方法喔！

首先，從 Top 上視圖或 Perspective 透視圖新增一個 Box 方塊物件，這是製作身體的基本模型。在 Segments 分段的配置上，X 軸方向的分段設定為 3 段，Y 軸方向的分段維持在 1 段，而 Z 軸方向的分段則增加到 5 段，並參考範例圖調整到適當的比例。

將方塊物件轉換成 Editable Poly 可編輯多邊形，稍後透過點、線、面的編輯模式，修改成身體的形狀。

切換到 Vetex 頂點的編輯模式，選取腰部周圍的頂點，使用縮放工具往 X 軸的方向內縮，並且調整頂點的高度，製作出腰部的形狀。

預設的情況物件是不透明的，為了看到後面的參考圖，開啟 See-Through 功能（快速鍵 Alt + X）讓模型以透明的方式呈現。

接著從 Left 左視圖調整腰部的曲線，選取腰部的頂點往前方移動，而腹部凸出是正常的，因為稍後才會調整胸部的形狀。

因為身體是對稱的形狀，而頭部與手腳是往外延伸的，我們只要製作半邊的身體，再使用 Symmetry 編輯器產生對稱的部份，增加編輯的效率。

請切換到 Polygon 多邊形的次物件編輯模式，選取一邊的多邊形後按 Delete 刪除。

開始製作手臂

因為手臂的部份是從身體邊緣擠出的，通常會過於粗壯，使用縮放工具稍微調整大小。

透過前視圖確認手臂的比例，需要時再使用移動工具進行調整。

產生腳的形狀

從側面調整腳的造型

使用 Connect 指令增加線段。

從 Front 前視圖檢視，肩膀關節調整為扇形的佈線結構，稍後設定人物姿勢與動畫時，可以達到較真實的效果。

手肘關節在 Top 上視圖也調整成扇形的佈線結構。

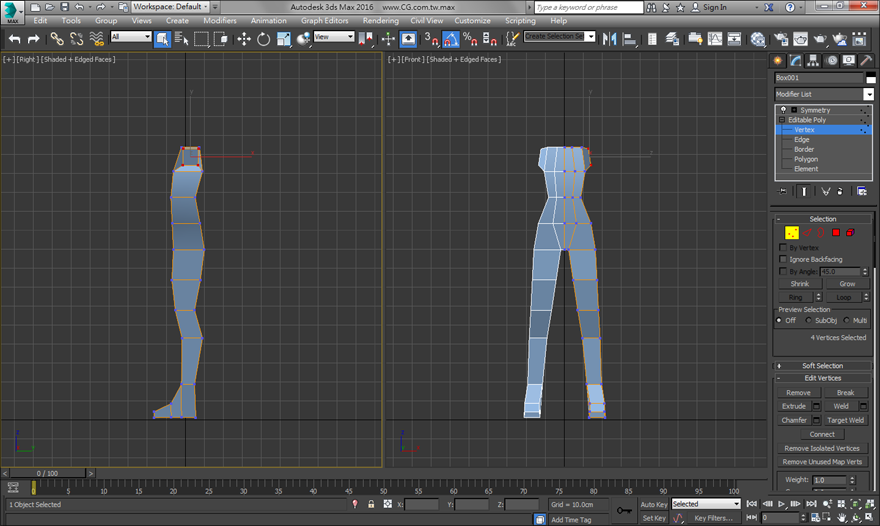

切換到 Vertex 頂點次物件編輯模式，選取手臂部份的頂點，並使用縮放工具調整到正確的比例。

刪除多邊形之後，切換到 Vertex 頂點的編輯模式，參考範例圖選取邊緣的的頂點，移到 Z 軸作為對稱的軸線，可直接設定頂點的的 Z 座標等於零。

接著製作手臂的部份，因為手臂有粗細的變化，使用 Bevel 工具將會比較有效率。

肩膀、手肘與手腕的關節需要增加分段，否則彎曲時會像水管一樣，出現不自然的擠壓情形。
