3ds Max 遊戲角色骨架

Unity-Chan - Candy Rock Star ( https://www.youtube.com/watch?v=DTHJTB7ocso )

Unity-Chan - Dancing ( https://www.youtube.com/watch?v=y4n0q-qICZc )

Unity-Chan 是 Unity 遊戲引擎的代言人，本教學以 Unity-Chan 示範，您可以從 Unity 的資源商店免費下載模型。

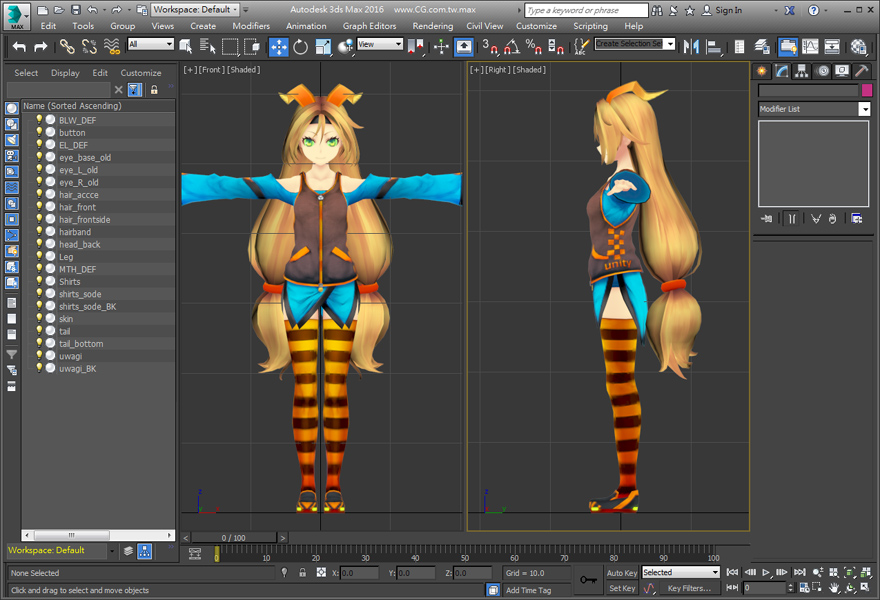

匯入後可以看到遊戲角色是由許多物件組成，實際上製作遊戲時，因為效能的考量經常合併為單一物件。

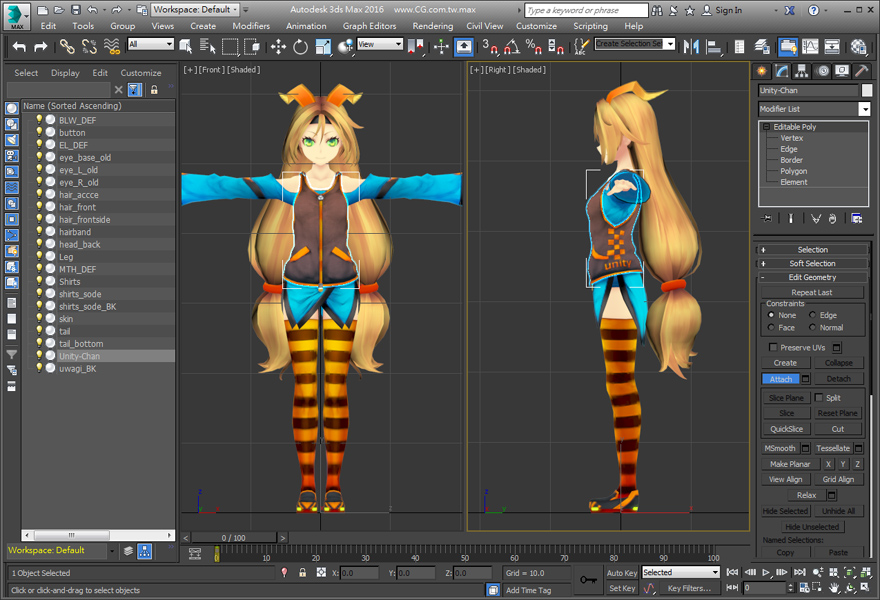

使用 Attach 合併為單一物件，可重新命名以便於管理。

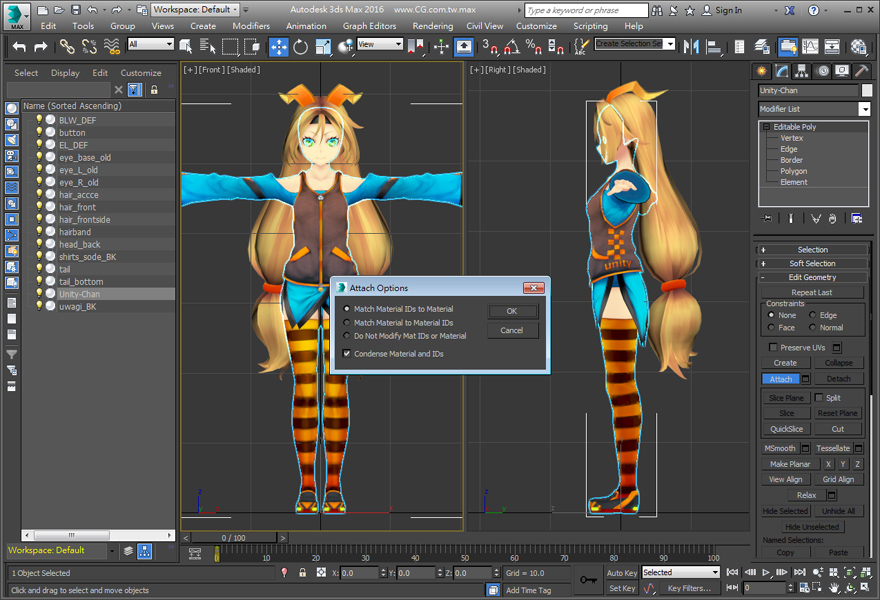

Attach Options 維持預設選項，按下 OK 按鈕。

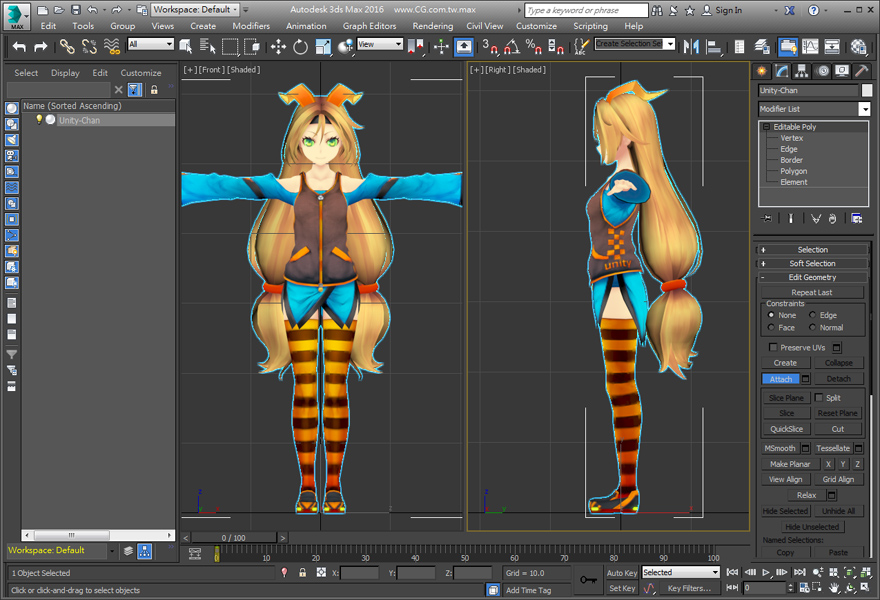

遊戲角色 Attach 合併後成為單一物件。

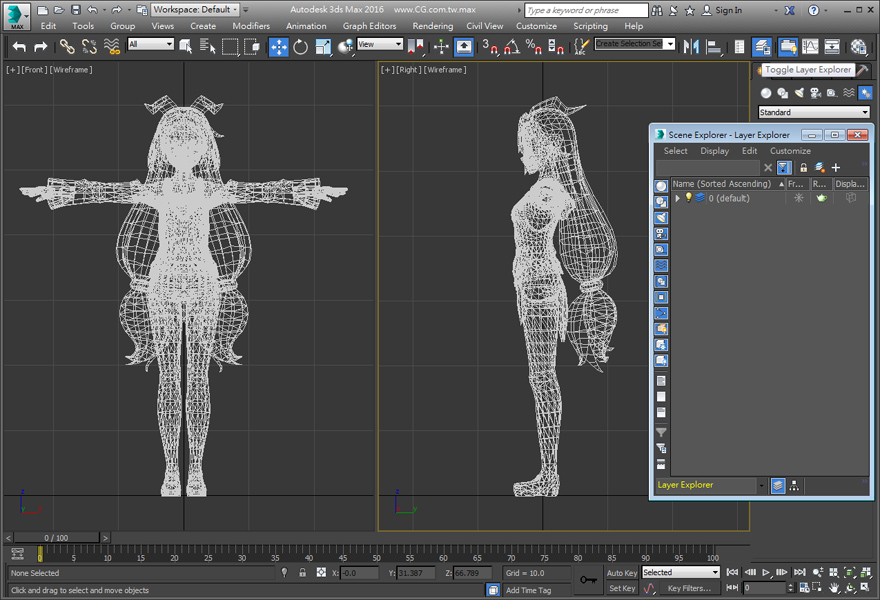

切換到 Wireframe 顯示模式、開啟 Layer Explorer 圖層瀏覽器。

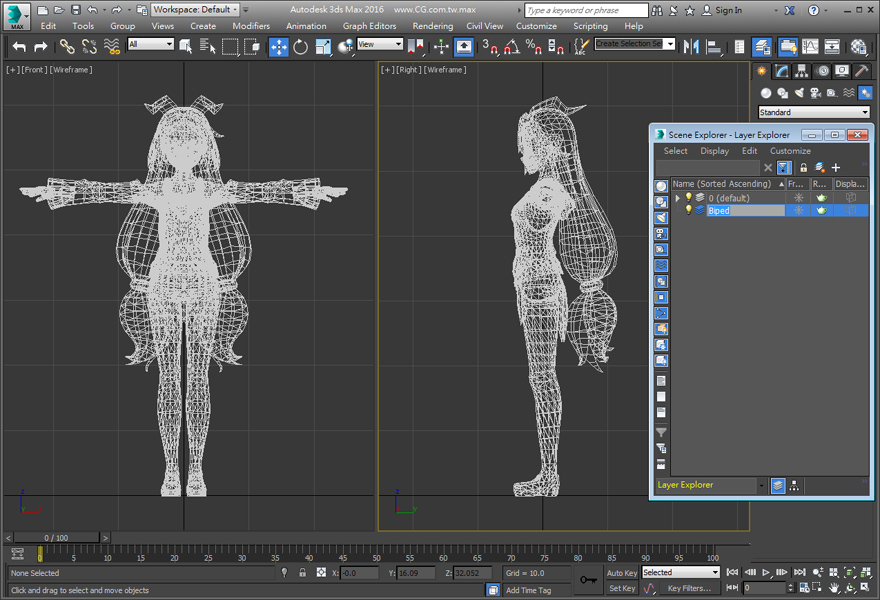

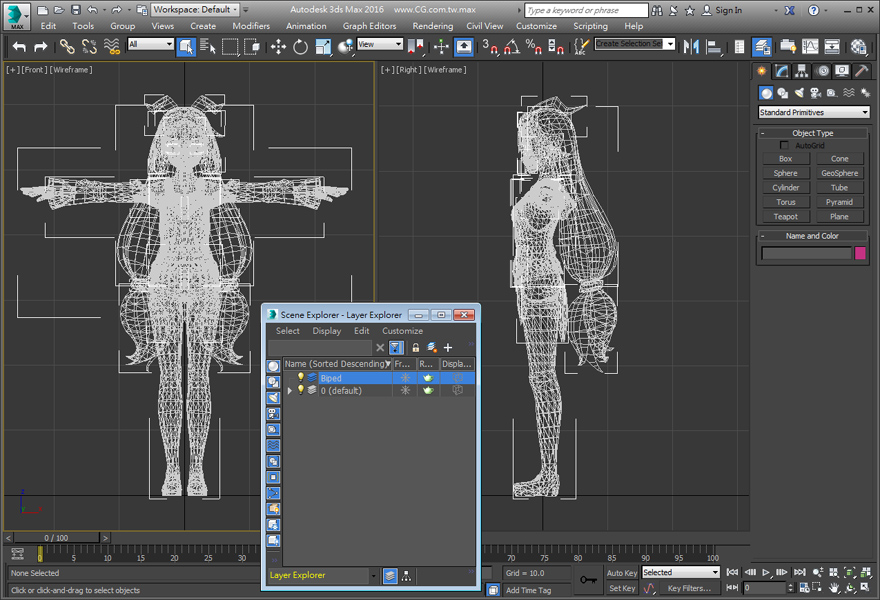

按下 Create New Layer 按鈕建立新的圖層。

Unity-Chan_Create_Biped_01

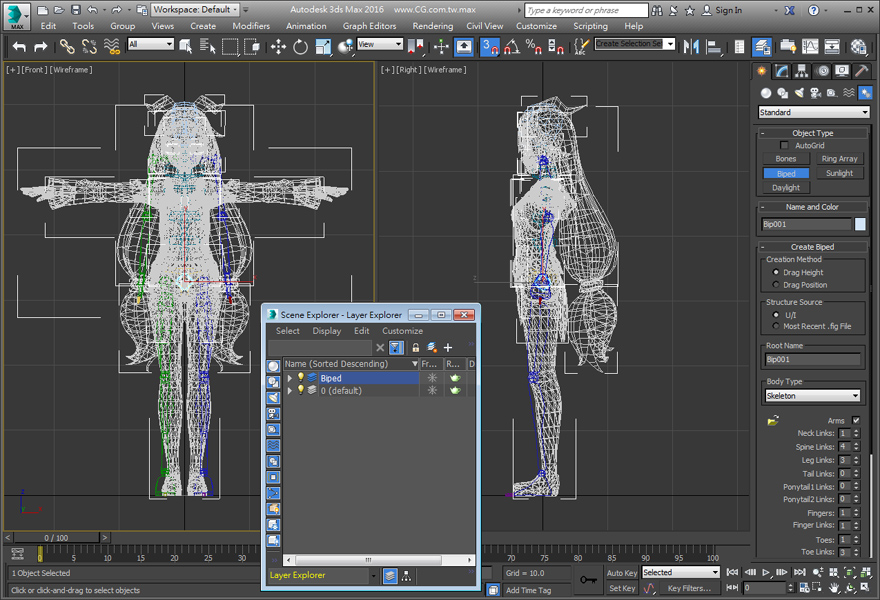

在 Biped 圖層建立 Biped （兩足動物骨架）。

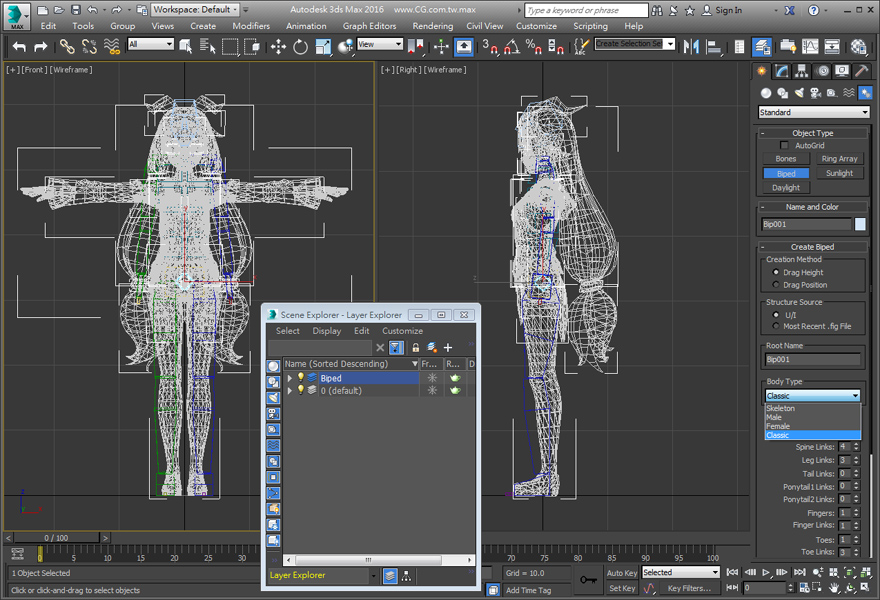

將 Body Type 改為 Classic 傳統類型。

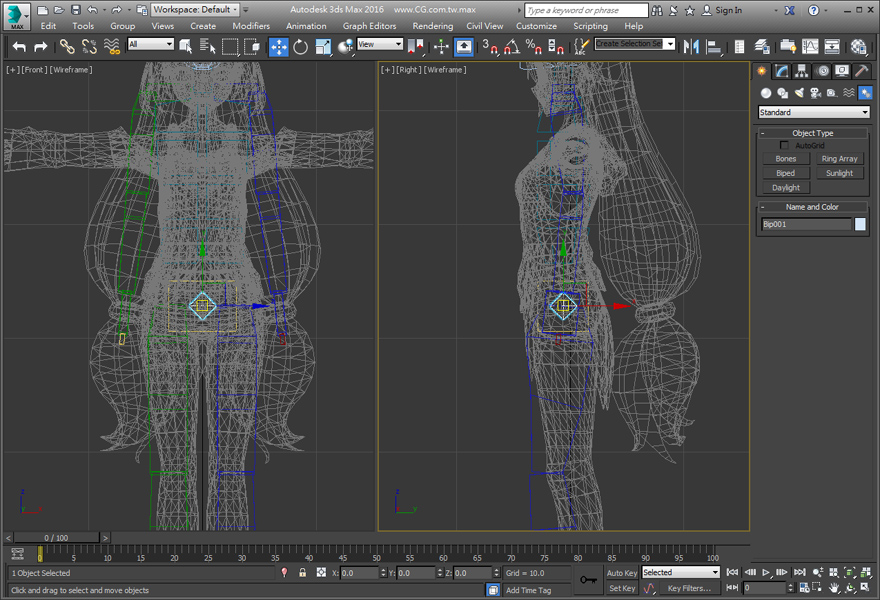

調整骨架的重心位置。

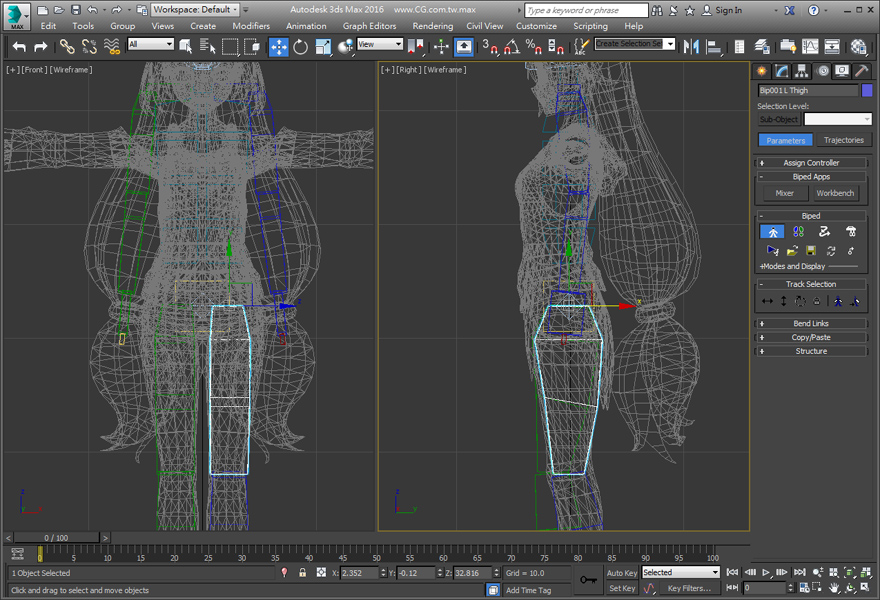

Bip001 L Thigh 女性角色的雙腳，可以使用旋轉工具將大腿稍微調整為內八。只需要調整左腳（藍色部份）即可。

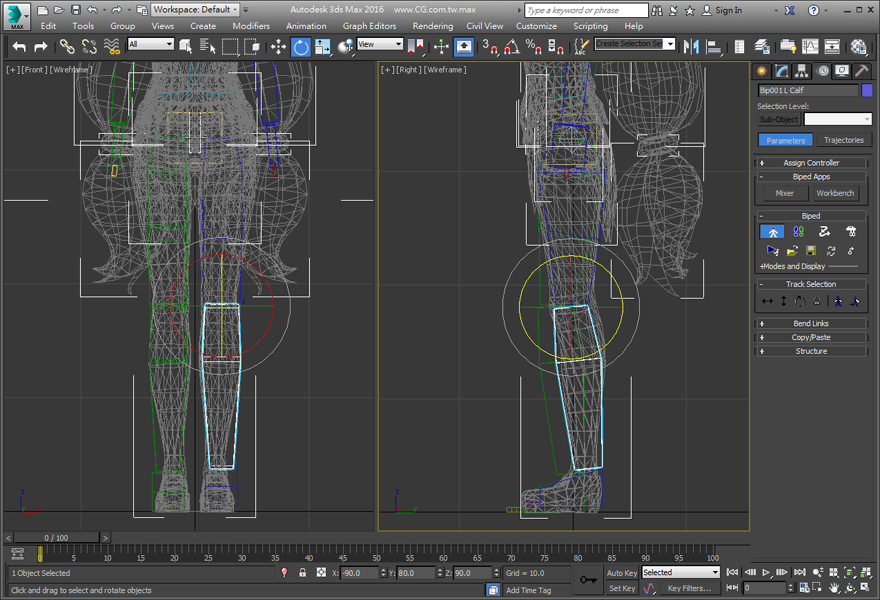

Bip001_L_Calf 調整小腿。

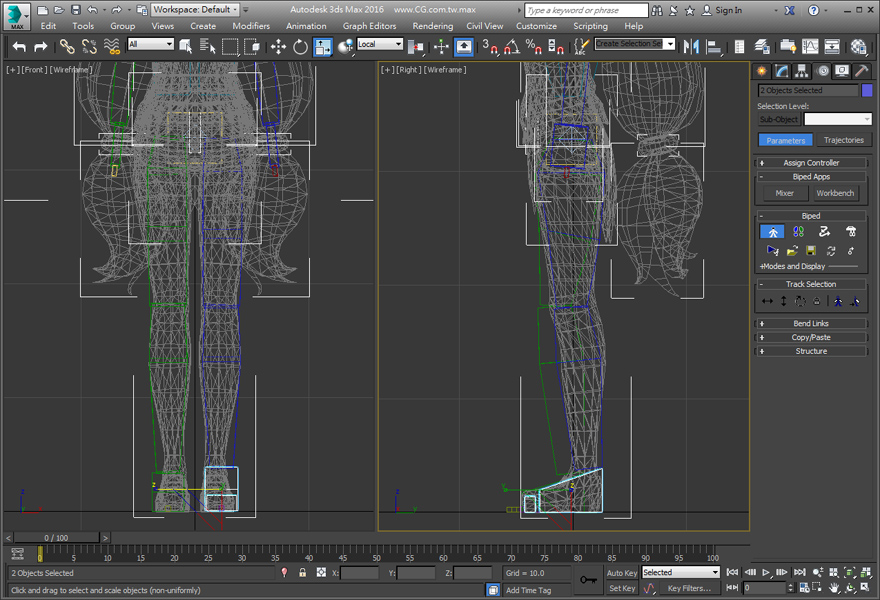

Bip001 L Foot 調整腳掌的位置、大小，從上視圖確認角度。

Bip001 Spine

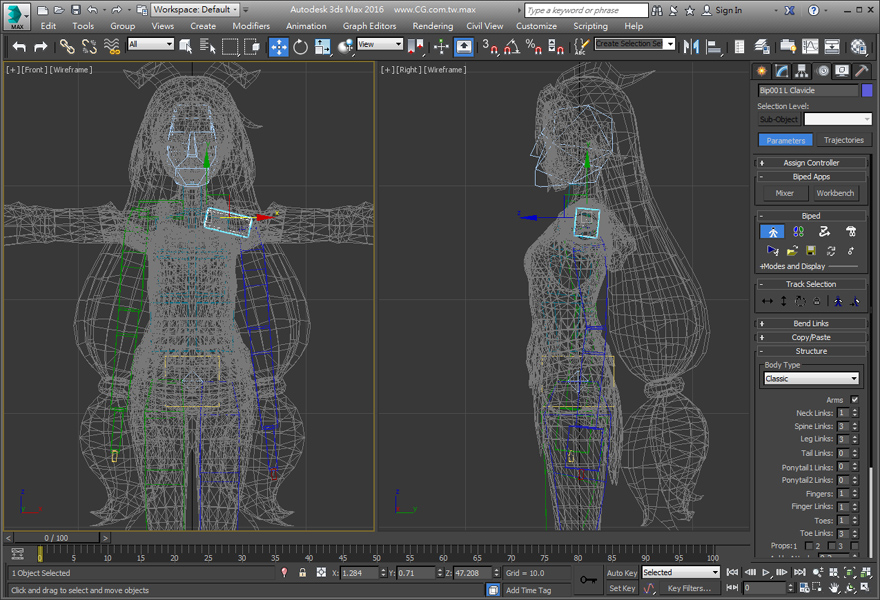

Bip001 Clavicle 調整肩膀鎖骨。

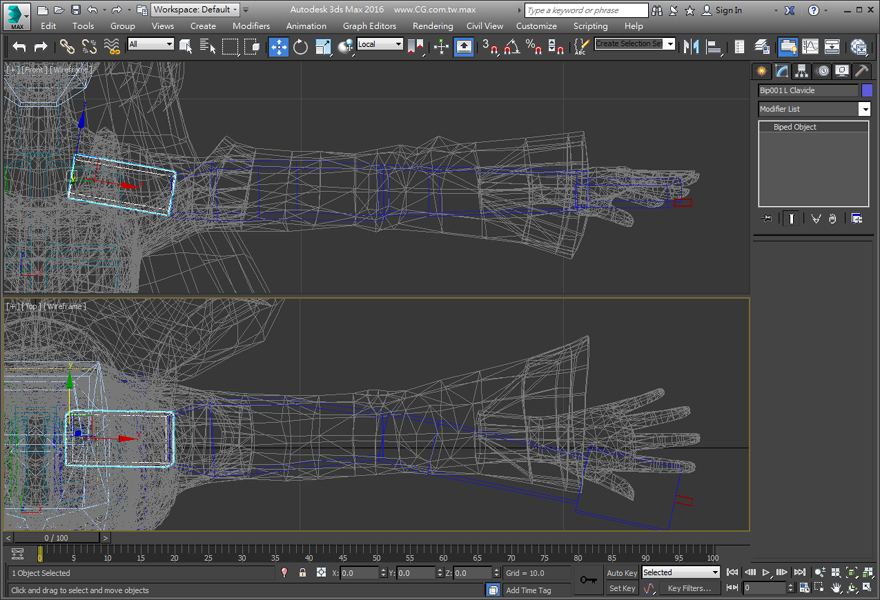

將視圖上下分割，以方便調肩膀位置。

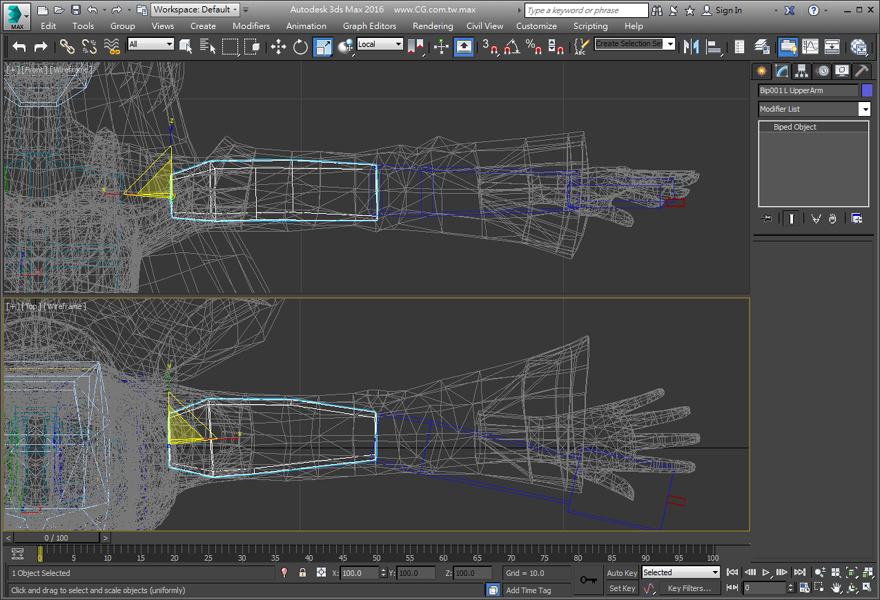

調整上臂 (UpperArm) 。

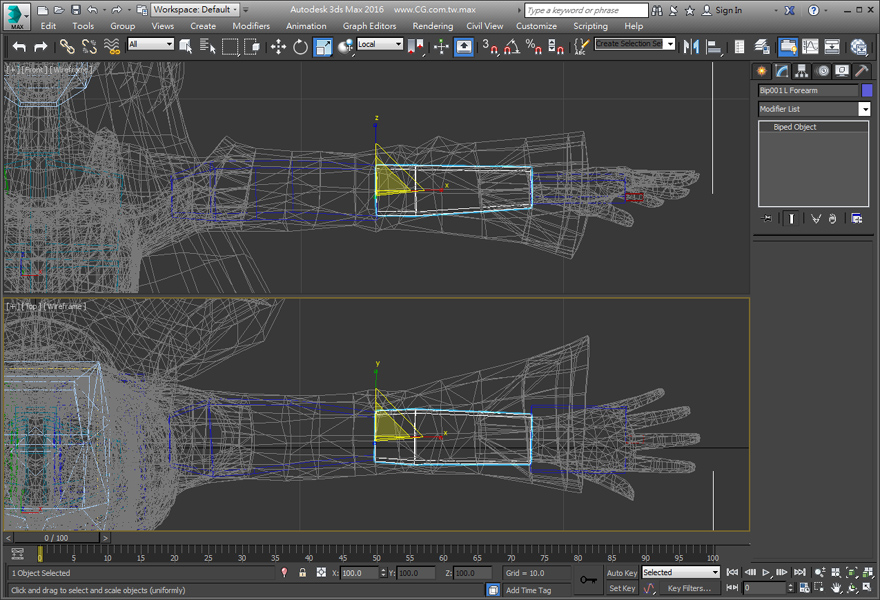

調整前臂 (Bip001 ForeArm)。

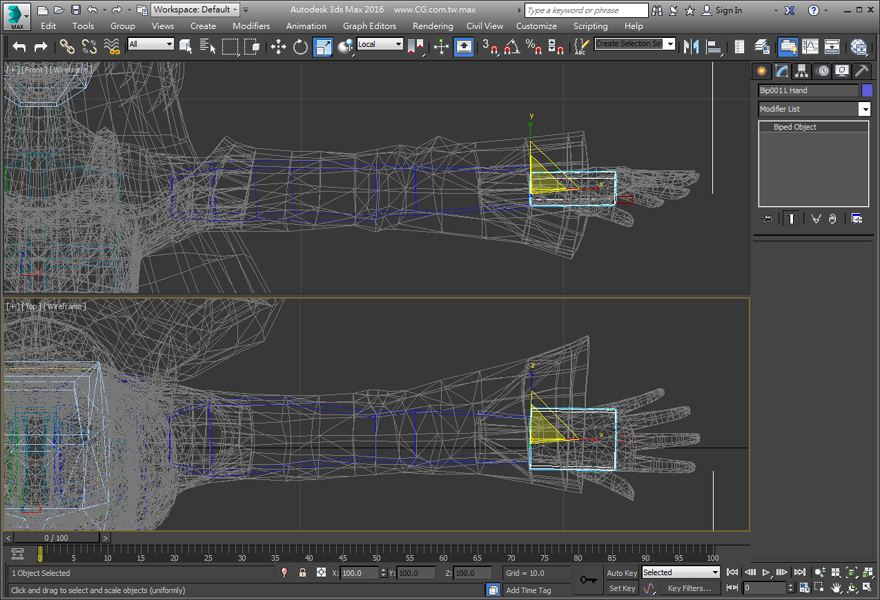

調整手掌的位置與大小。

製作線上遊戲或手機遊戲的人物角色，手部通常不需要太細緻的動作，這次只設定 3 隻手指。

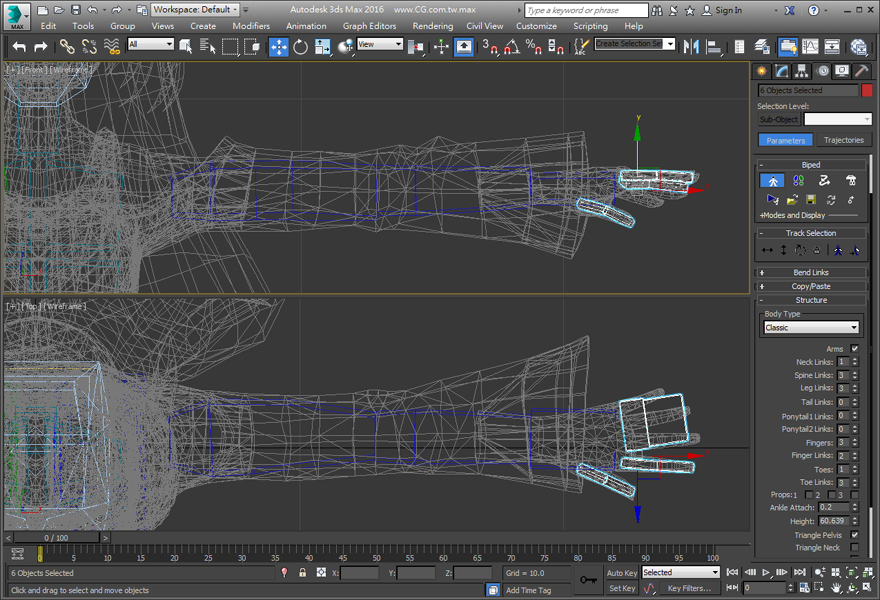

調整手指位置。中指、無名指、小指將會使用同一組骨頭控制。

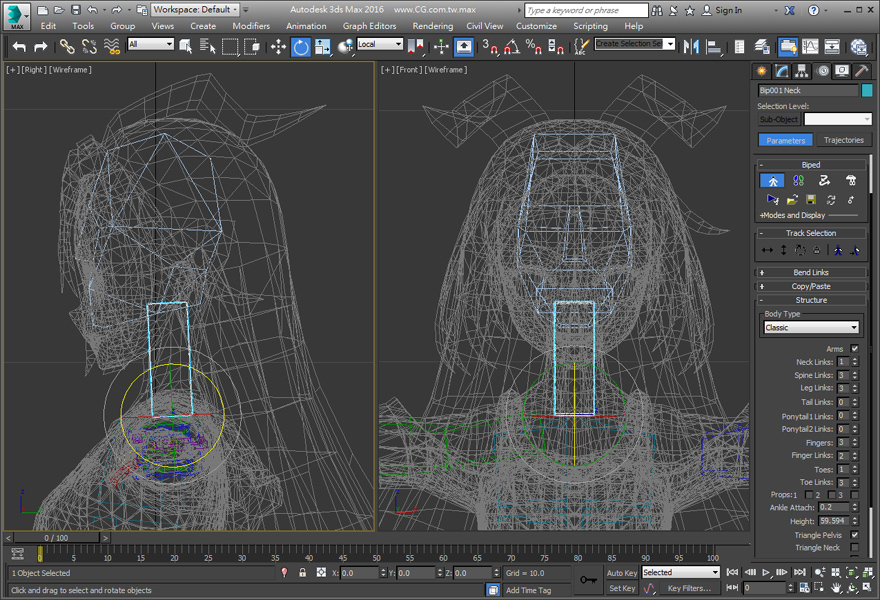

調整脖子 (Neck) ，使用縮放工具調整脖子的高度，大約到耳朵下方的位置。

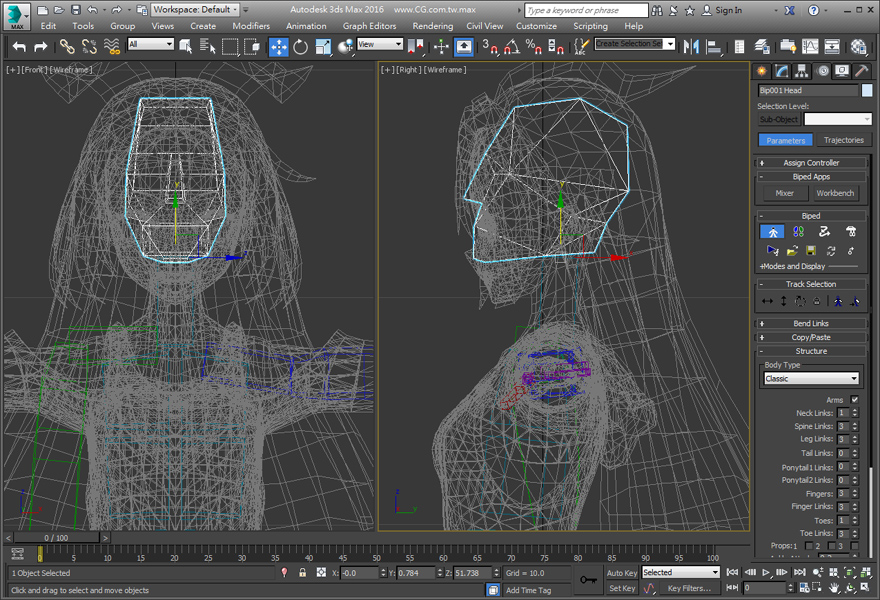

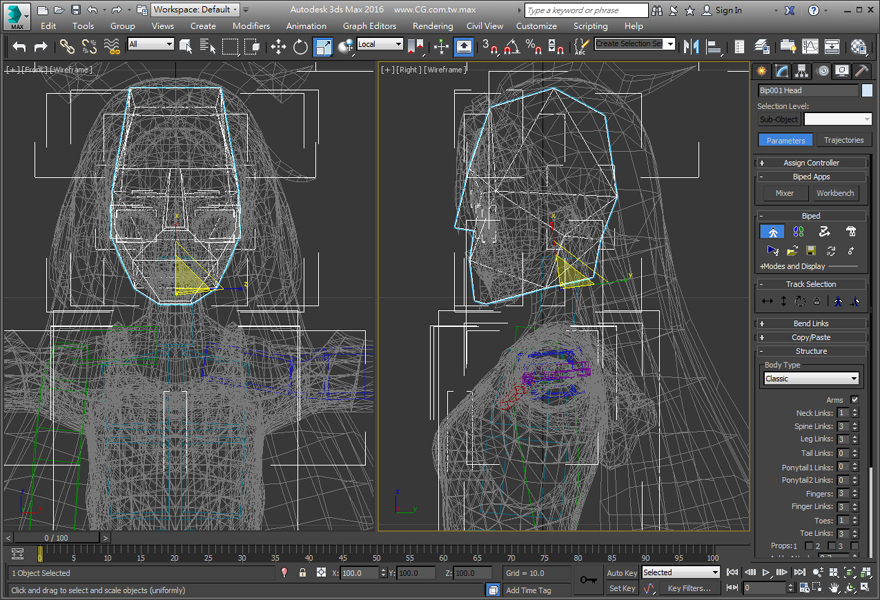

選取 Bip001 Head 調整頭部。

Unity-Chan_Bip001_Head_02

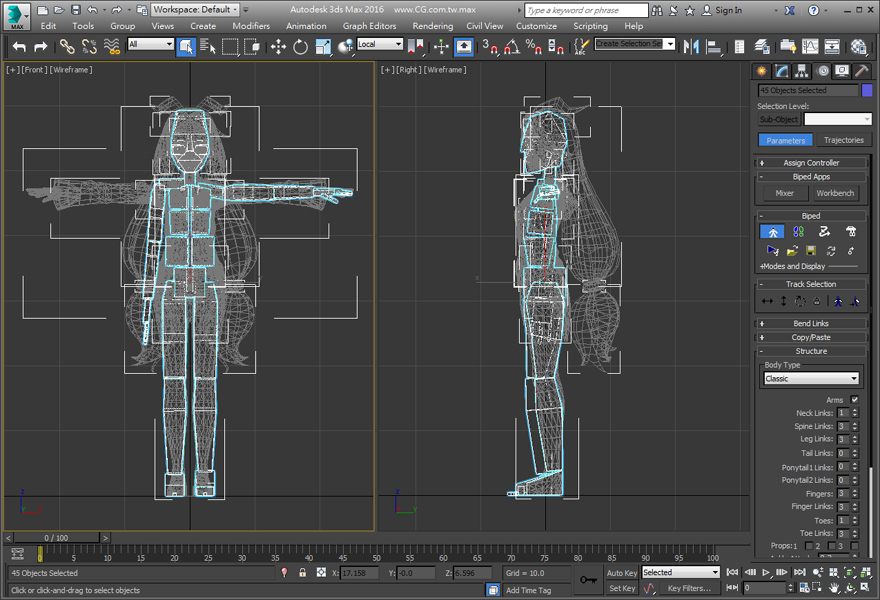

CopyPaste 接著將鏡射到另外一側。

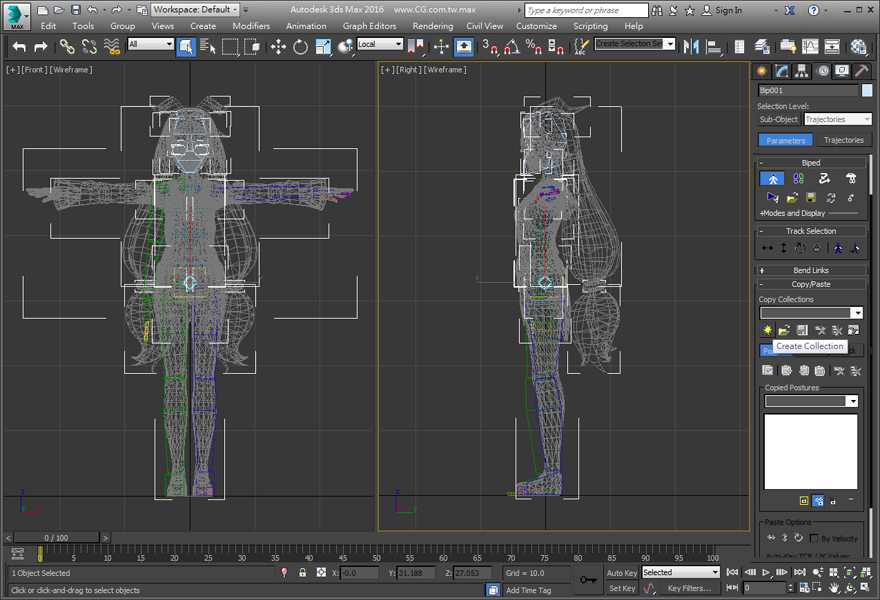

按下 Create Collection 按鈕。

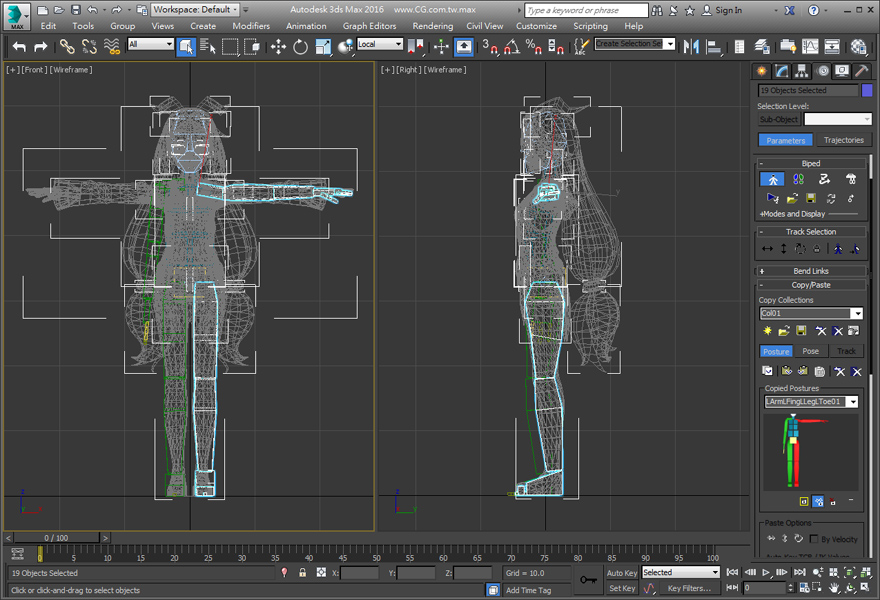

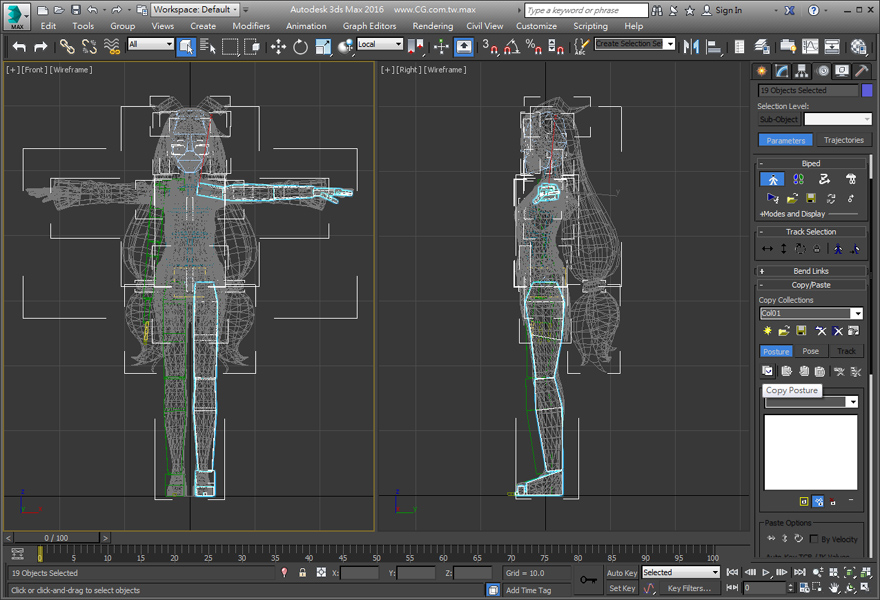

Unity-Chan_Biped 按下 Copy Posture 按鈕來拷貝選取的骨骼。

Copy Posture 複製的部份會顯示為紅色。

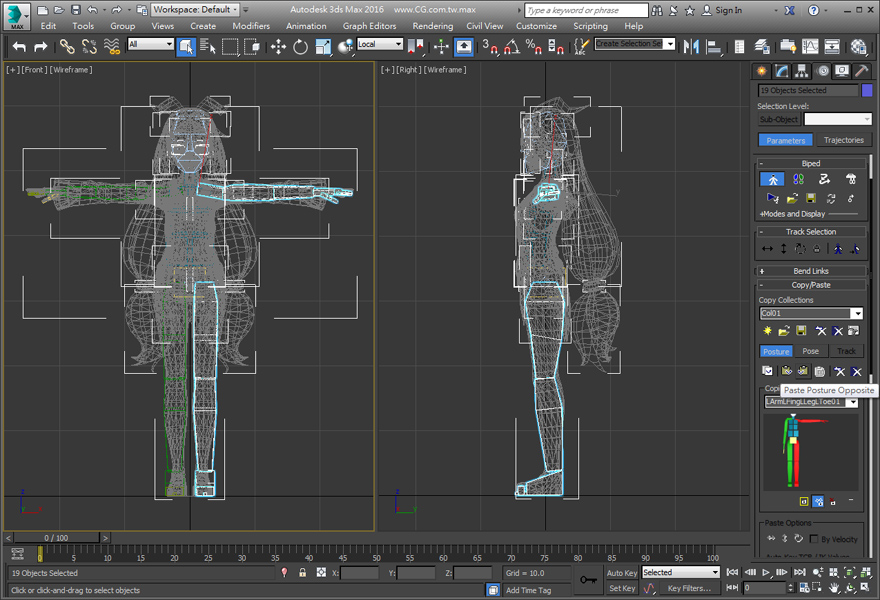

按下 Paste Posture Opposite 按鈕，調整完成的關節將會鏡射將會到另外一側。
