Drone Controller PRO 教學

Drone Controller PRO 是一套製作 Unity 無人機模擬飛行遊戲的開發套件，使用 Unity Input System 輸入系統，可快速修改無人機的操作，例如設定美國手、日本手等操作模式。

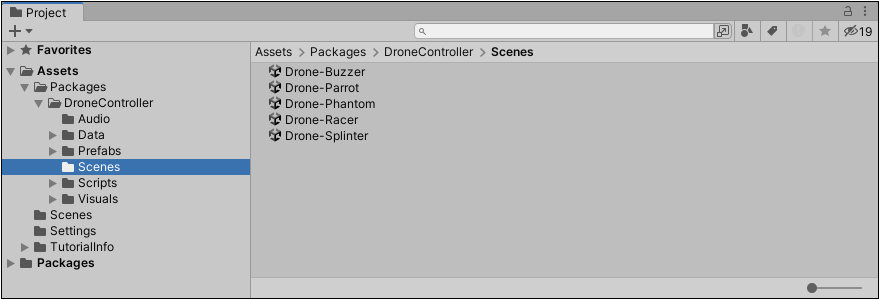

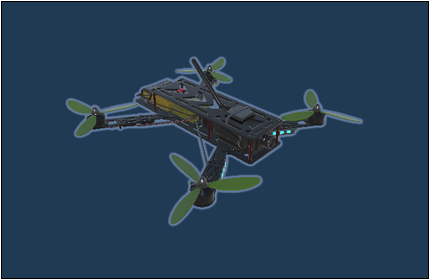

先將 Drone Controller PRO 下載匯入專案，開啟 [DroneController > Scenes] 資料夾的展示場景。

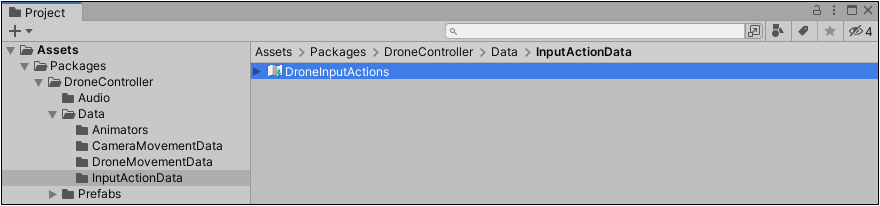

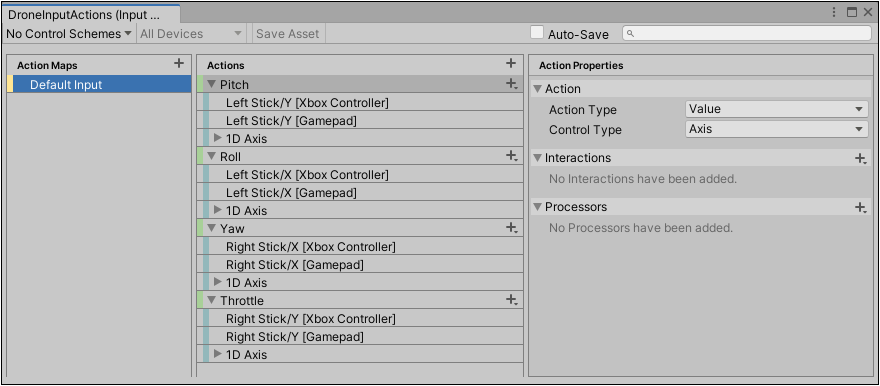

按下 Play 測試無人機，預設操作為日本手，開啟 [ Project-DroneController] 資料夾的 DroneInputActions 。

Drone Controller PRO 預設的操控動作如下

左搖桿 X軸=翻滾 Y軸=俯仰 ( X=Roll Y=Pitch )

右搖桿 X軸=偏航 Y軸=油門 ( X=Yaw Y=Throttle )

備註： Pitch 俯仰 / Roll 翻滾 / Yaw 偏航 / Throttle 油門

美國手

參考以下步驟將無人機修改為「美國手」的操作模式。

左搖桿 X軸=左轉/右轉 Y軸=上升/下降

右搖桿 X軸=左移/右移 Y軸=前進/後退

開啟 DroneInputAction 在 Default Input 按滑鼠右鍵選擇 Duplicate 複製，參考以下修改步驟

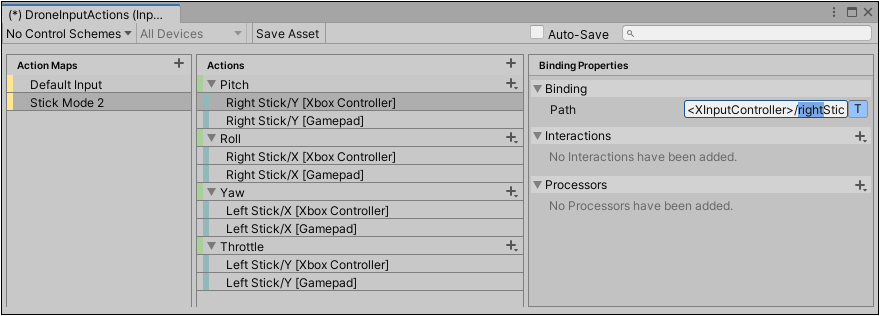

例如選取 Pitch 後，右側 Binding Properties 綁定屬性的 Path 按 T 按鈕，直接修改路徑。

修改完成後按下 Save Asset 儲存設定。

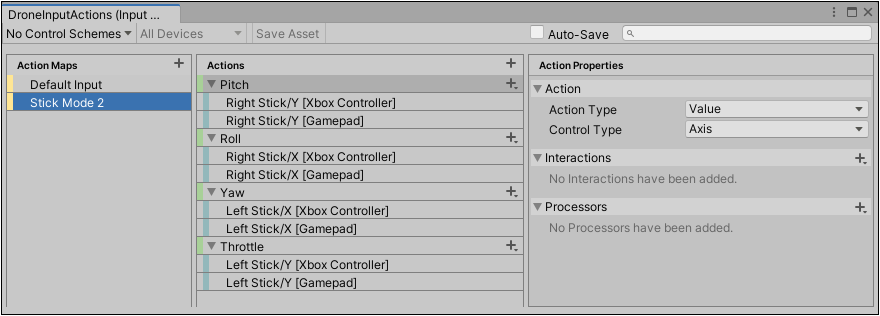

修改後的美國手。

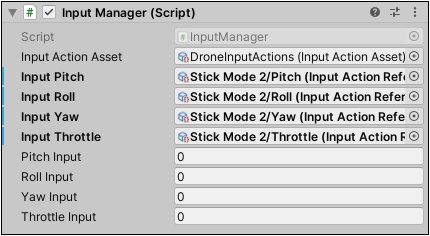

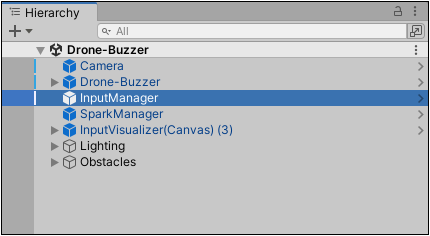

選取場景中的 InputManager 物件，設定 Input Pitch, Input Roll, Input Yaw, Input Throttle 對應的輸入動作。

槳葉設定

預設的槳葉旋轉速度較慢，設定 Propeller Movement 腳本元件的 Rotation Speed 數值，預設值 3

無人機炸機

Drone Controller PRO 的無人機受到撞擊時，並不會發生炸機的情況…

實際上沒有槳葉保護的無人機，發生碰撞時可能會停槳掉落，以下將稍做修改，關閉 Drone Movement 元件即可掉落。

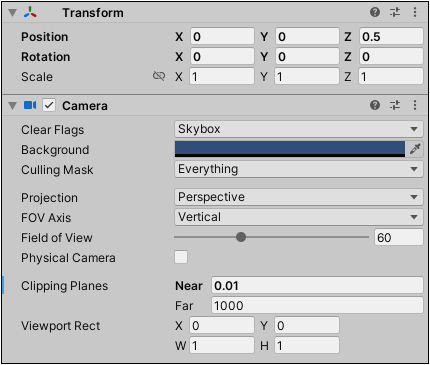

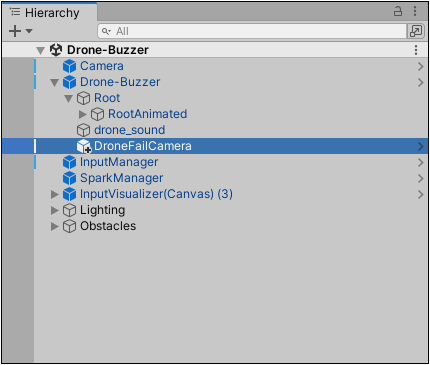

另外製作一個 FPV 攝影機，模擬無人機炸機時的第一人稱畫面，調整位置並設定 Clipping Planes 的 Near 到最小值。

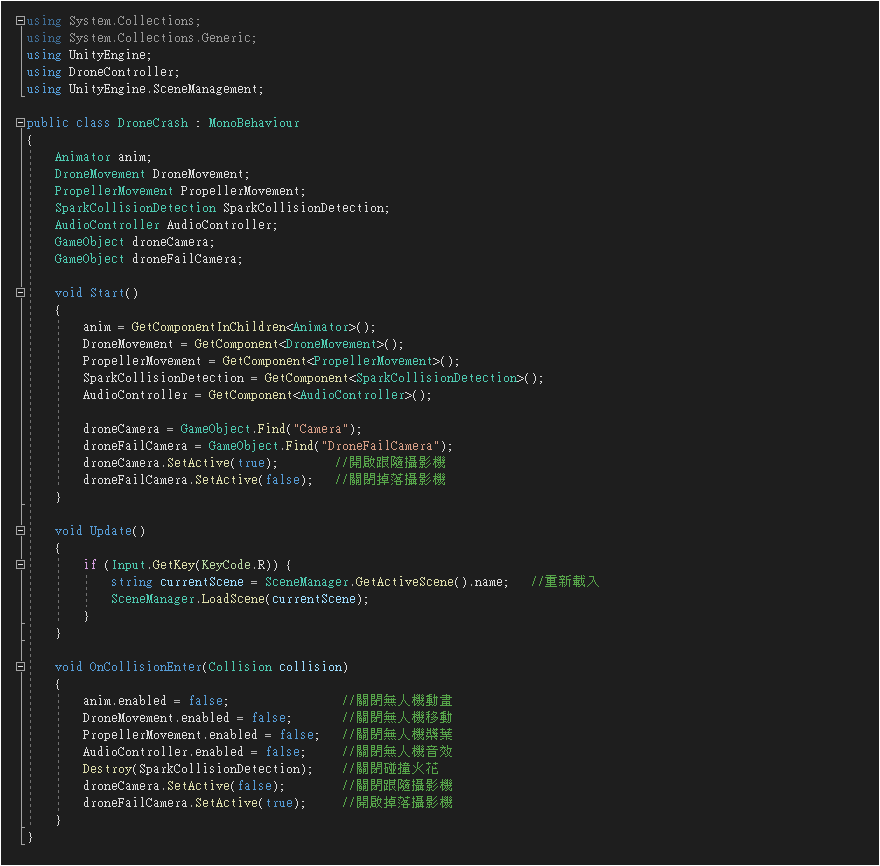

撰寫 DroneCrash.cs 腳本，並套用到場景中的無人機。

無人機競速遊戲 / 第一階段請只提供 C# 腳本與 UI ，稍後再進行遊戲功能的整合。

使用單一電腦提供 1~3 位玩家同時進行競速，研究項目包括：

輸入：使用 3 個 XBox 控制器或無人機遙控器 [DroneControlSystem.cs]

輸出：連接 3 個螢幕 (HDMI / DisplayPort) [MultiDisplay.cs] [官網]

選擇無人機：玩家可從 5 款不同性能的無人機中，選擇參加競賽 [UI設計]

玩家的無人機必須按照指定的路徑飛行，並穿過路徑上的檢查點，遊戲結束時計算成績 [GameManager.cs]

畫面上的小地圖顯示玩家們的位置 [MiniMap.cs]

參考資料：

DJI Stick Mode

Mode 1

左搖桿 X軸=Turn Left, Turn Right Y軸=Forward, Backward

右搖桿 X軸=Left, Right Y軸=Ascend, Descend

Mode 2 美國手

左搖桿 X軸=Turn Left, Turn Right Y軸=Ascend, Descend

右搖桿 X軸=Left, Right Y軸=Forward, Backward

Mode 3

左搖桿 X軸=Left, Right Y軸=Forward, Backward

右搖桿 X軸=Turn Left, Turn Right Y軸=Ascend, Descend

DJI - Introducing DJI Flight Simulator [Youtube]

修正 URP 專案的材質問題

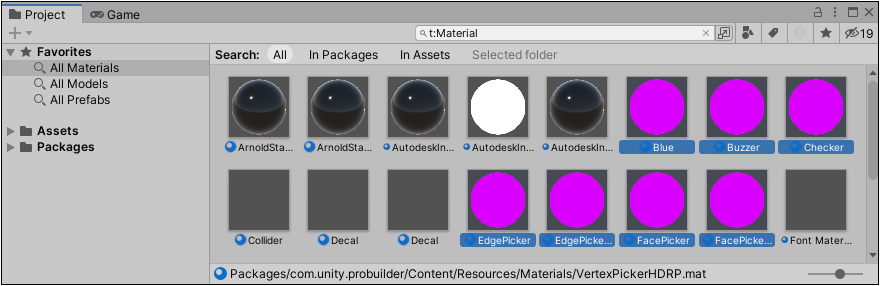

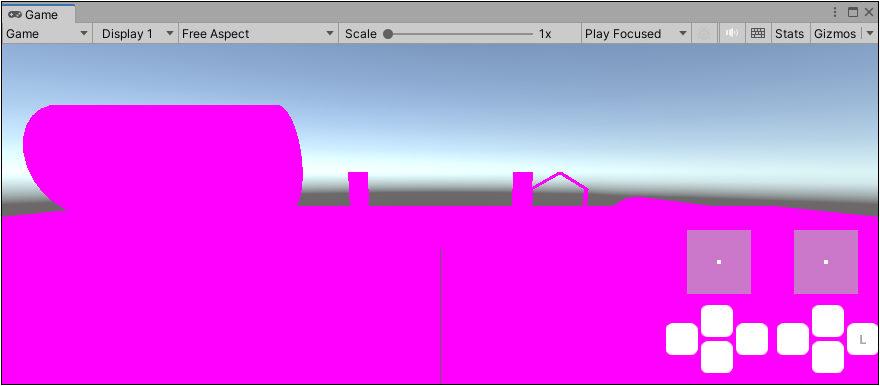

將 Drone Controller PRO 匯入 UPR 專案，將出現材質無法正常呈現的問題。

若選取有問題的材質，轉換為 URP 材質時，因為部份材質不是標準著色器，將會出現無法轉換的情況。

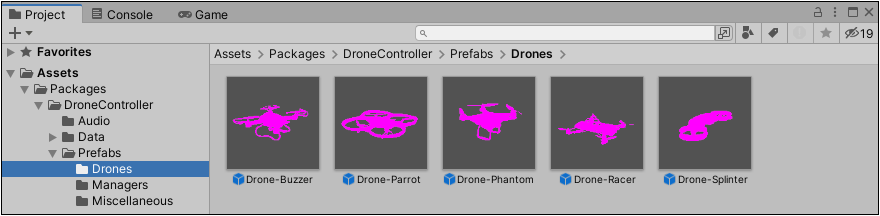

實際上，無人機預製物件的材質已經轉換可正常使用，無法轉換的材質是場景模型。
