Maya Viewport 視圖操作教學

Author: Kelvin Huang

透視圖：具有透視效果的視圖，靠近攝影機的物件在視圖上看起來較大，遠離的物件則看起來較小。

正交視圖：不具有透視效果的視圖，物件不會因為與攝影機的距離改變而產生外觀上的大小變化。

旋轉攝影機 ( Tumble )：按 Alt + 滑鼠左鍵並移動滑鼠可旋轉攝影機。

平移攝影機 ( Track )：按 Alt + 滑鼠中鍵並移動滑鼠可平行移動攝影機，按 Shift + Alt + 滑鼠中鍵可限制在水平或垂直方向移動。

攝影機前後移動 ( Dolly )：按 Alt + 滑鼠右鍵並移動滑鼠可將攝影機推近或拉遠。

預設的觀點：點選視圖功能表 [ View > Default View ] 即可回到視圖的預設觀點。

按鍵盤 [ A ] 可將場景的所有物件最大化。

按鍵盤 [ F ] 可將目前選取的物件最大化。

按 [ 空白鍵 ] 可切換單一視圖與多重視圖。

設定視圖背景

Maya 預設的視圖背景為漸層色，使用快速鍵 Alt + B 可以切換視圖的背景（漸層、黑色、灰色、淺灰）。

ViewCube 檢視方塊

視圖右上方的 ViewCube 用於改變視角，點選 TOP 切換到上視圖、點選 FRONT 切換到前視圖，點選 ViewCube 左上方的 Home 按鈕，則可回到透視圖的預設觀點。

點選功能表 [ Window > Settings / Preferences > Preferences ] 可開啟 Preferences 偏好設定對話框 …

從 ViewCube 項目可設定檢視方塊在螢幕上的位置、大小、透明度，設定是否顯示 Compass 羅盤。

Show the ViewCube 顯示檢視方塊，若您習慣使用視圖操作的快速鍵，也可以關閉 ViewCube 工具。

On-screen Position 設定檢視方塊的位置：預設在視圖右上方，可改為顯示於右下、左上、左下方。

ViewCube Size 設定尺寸：可設定 Small 小、Normal 正常、Large 大 3 種 ViewCube 尺寸。

Inactive Opacity 設定透明度：滑鼠游標不在 ViewCube 檢視方塊時，呈現半透明的效果。

版面配置

Maya 的操作介面預設為單一的透視圖，需要時可切換為多個視圖，例如使用「空白鍵」可快速切換。

單一視圖 - 預設顯示透視圖。

Layout Four View 四個視圖 - 預設顯示上視圖、前視圖、側視圖與透視圖。或者，也可以切換為同時顯示透視圖與大綱視圖。

儲存版面配置

您可以儲存自訂的版面配置，並且指定到版面配置按鈕，稍後編輯時可快速切換。

Select camera

Camera attributes

Bookmarks 書籤

Image Plane 影像平面

Grid 顯示或隱藏視圖上的參考網格。

Film gate

Resolution gate

Gate mask

Field chart

Safe action 顯示動態安全框。

Safe title 顯示標題安全框。

Wireframe 設定視圖的物件以線框的模式顯示。

Smooth shade all 設定視圖的物件以平滑著色的模式顯示。

Wireframe on shaded 設定視圖的物件以平滑著色 + 線框的模式顯示。

Textured 設定視圖的物件顯示基本紋理。

Use all lights

Shadows

High quality 設定視圖以高品質顯示。

Isolate select

XRay

XRay_active_components

XRay joints

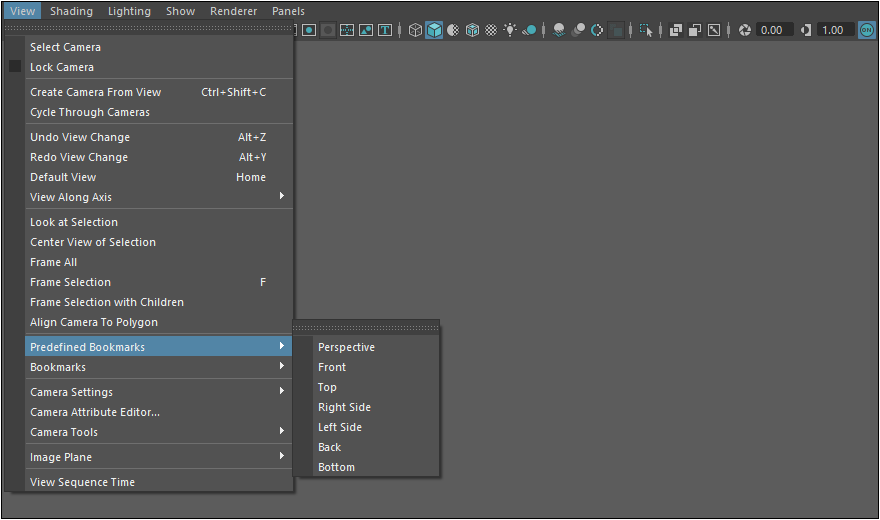

View_Predefined Bookmarks。

點選功能表 [ View > Camera Tools ] 可選擇多種不同的攝影機工具。

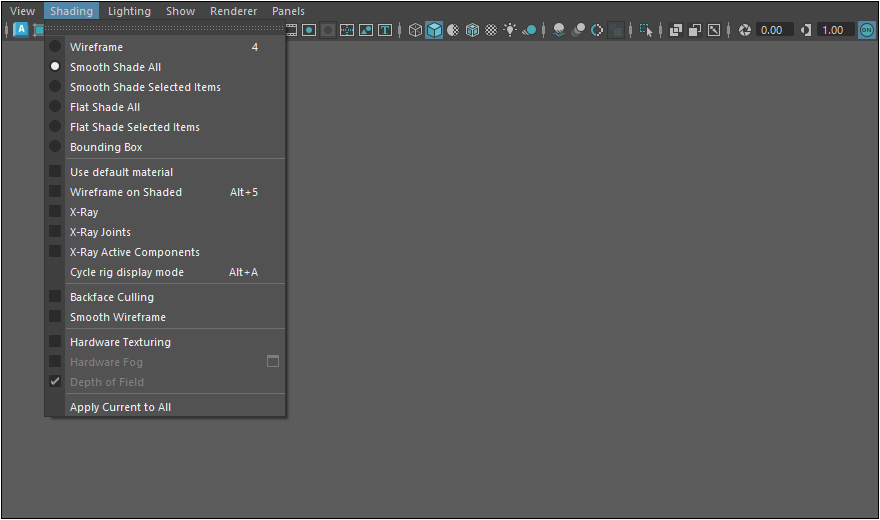

功能表 Shading 可切換不同的視圖顯示模式。

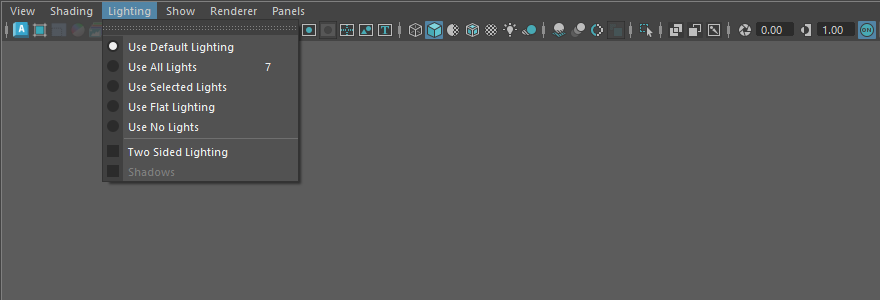

功能表 Lighting 可選擇視圖顯示使用的燈光類型。

功能表 Show 可選擇視圖中顯示或隱藏的物件類型。

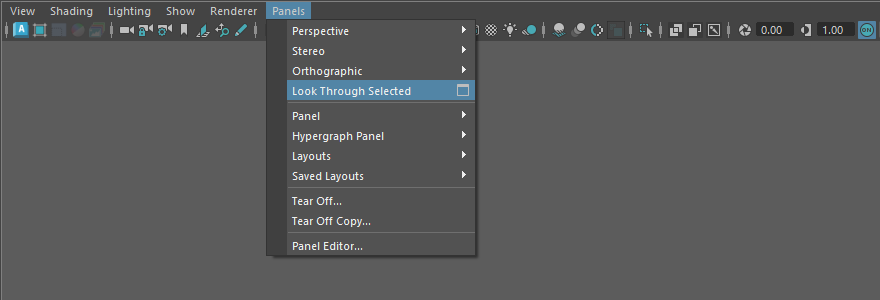

Look Through Selected Options

視圖操作快速鍵

Maya 視窗使用鍵盤快速鍵，可切換預覽模式，顯示模式、開啟紋理貼圖等，說明如下：

鍵盤 1 / 2 / 3 ： Smooth Mesh Preview（平滑預覽），是針對多邊形模型的平滑預覽模式

1 ：只顯示原始低模

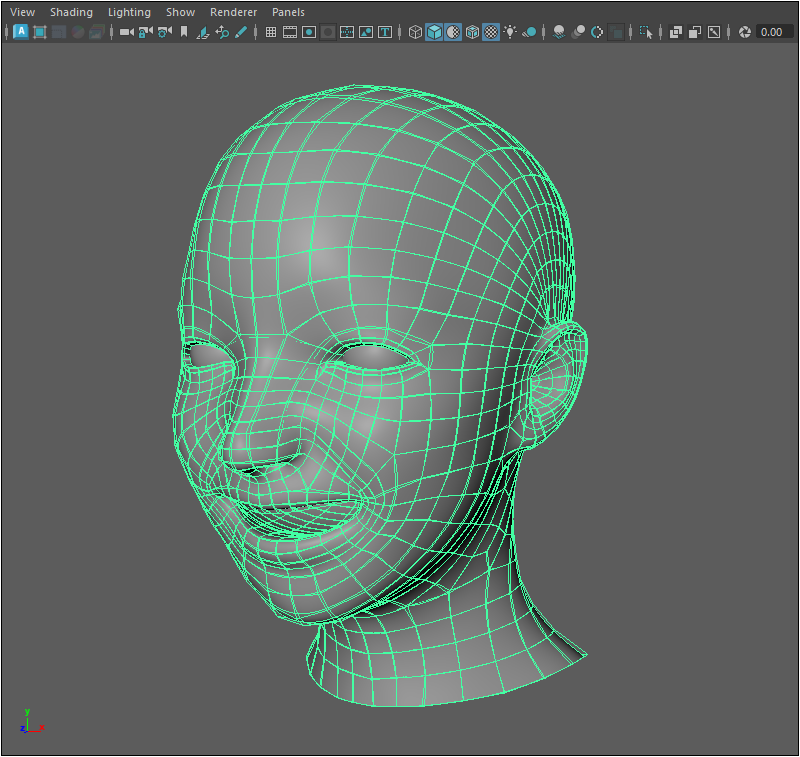

2 ：同時顯示「低模 cage」+「平滑預覽結果」

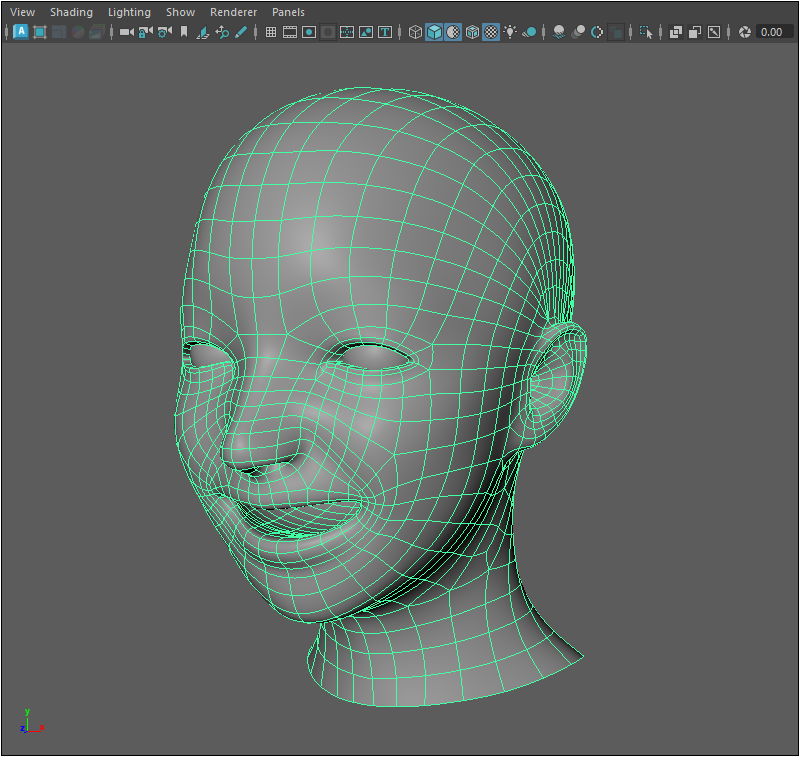

3 ：僅顯示平滑預覽結果 ( Smooth Preview only )

注意！這些不是真的把模型細分，並沒有改變拓撲，僅提預覽。要真的細分請用 Mesh → Smooth 之類的指令。

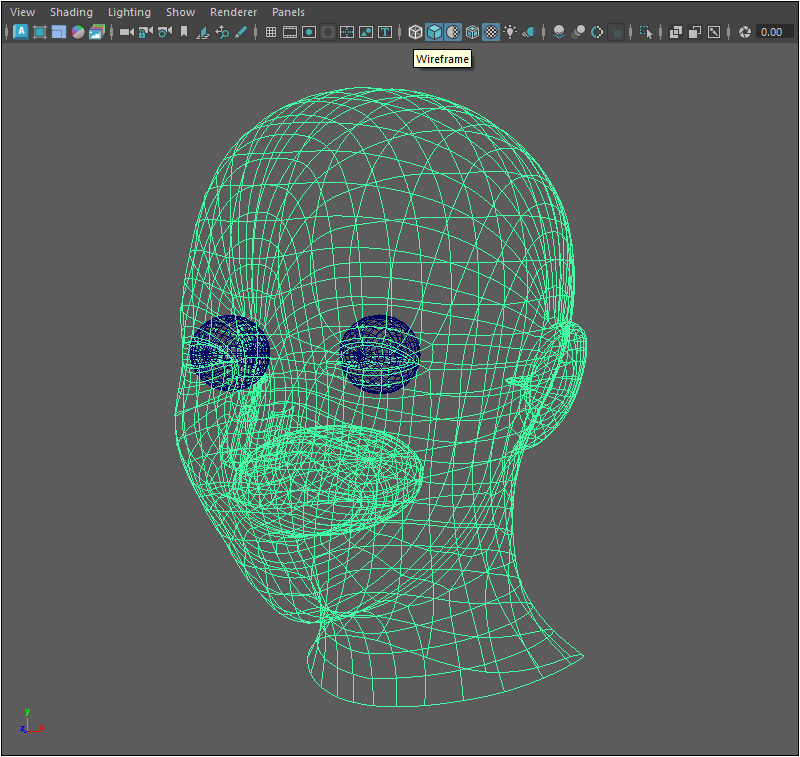

4 ： Wireframe（線框顯示）

5 ： Shaded （著色、不顯示貼圖）

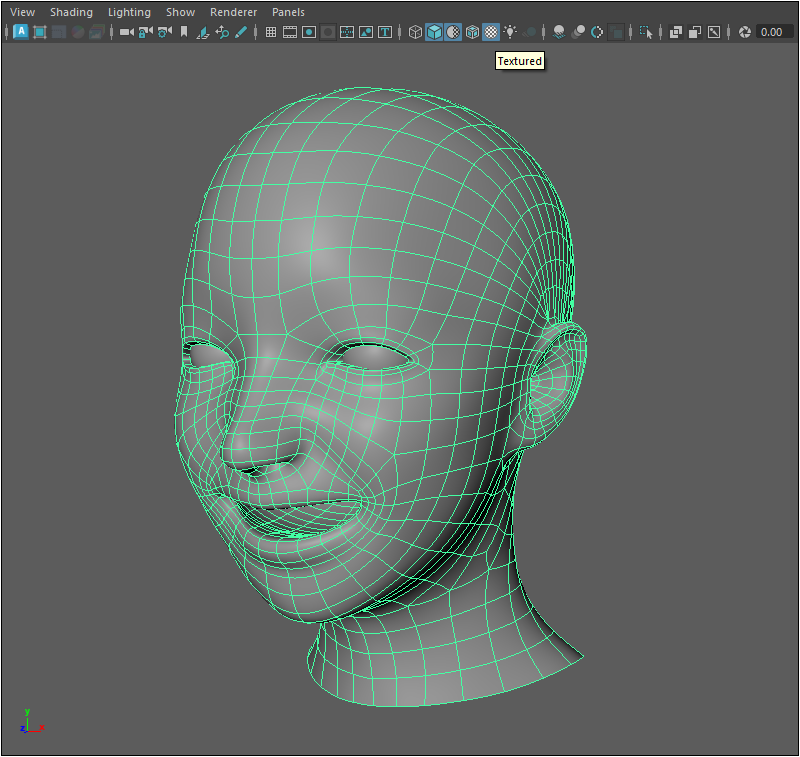

6 ： Textured （著色 + 顯示貼圖）

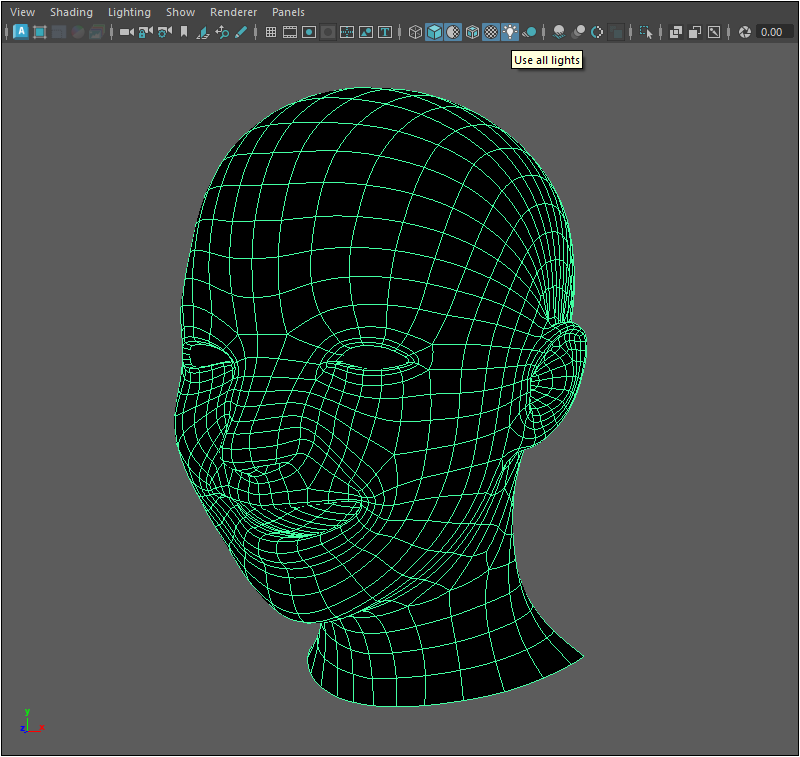

7 Use all lights 模式：以燈光顯示效果。

注意！這些快捷鍵要在滑鼠焦點在 Viewport 時才會作用，如果正在輸入文字或焦點在別的面板，按了可能沒反應。
