Meshroom 教學

MeshRoom 是由 AliceVision 推出的開源的攝影測量（Photogrammetry）與 3D 重建軟體，可以將一組從不同角度拍攝的照片，重建成 點雲、網格模型與貼圖。它現在除了傳統的 3D 重建流程之外，也逐漸發展成一個節點式的電腦視覺處理工具箱。你可以拿著相機或手機圍著物體拍很多張照片，匯入 MeshRoom 之後，它就會分析照片間的共同特徵、推算相機位置，最後重建出 3D 模型。這很適合用在文物數位化、產品掃描、場景重建、道具建模、環境製作等用途。

MeshRoom 的優點是免費、開源，它把複雜的 3D 重建流程做成可視化節點，而且社群資源不少，GitHub 與說明文件都能找到資料。不過 MeshRoom 有幾個現實上的限制，它不是「拍幾張就能穩出完美模型」的軟體，對於照片的品質、拍攝角度、光線、材質都很要求，若物件是金屬、黑色、透明、反光材質，將會比霧面物體更難重建，這是攝影測量本身就常見的限制，使用 3D 掃描設備也會遇到相同的情況，不是 MeshRoom 單獨才有的問題。

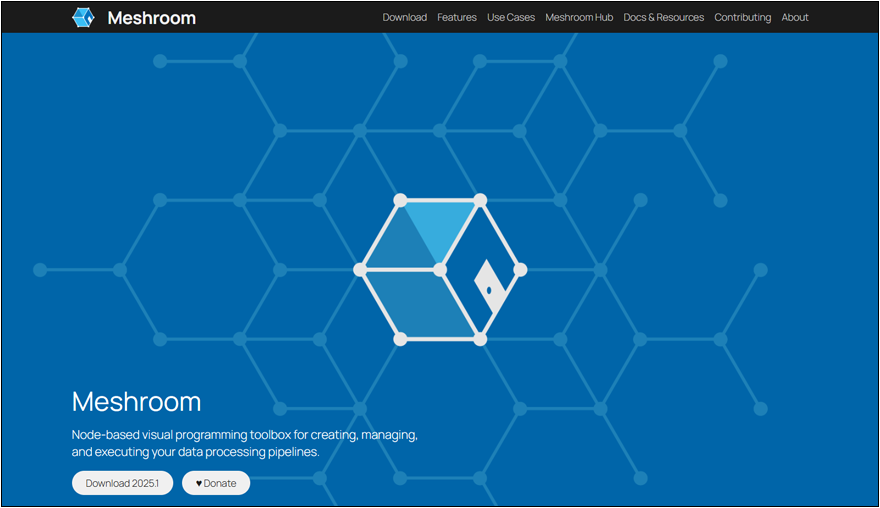

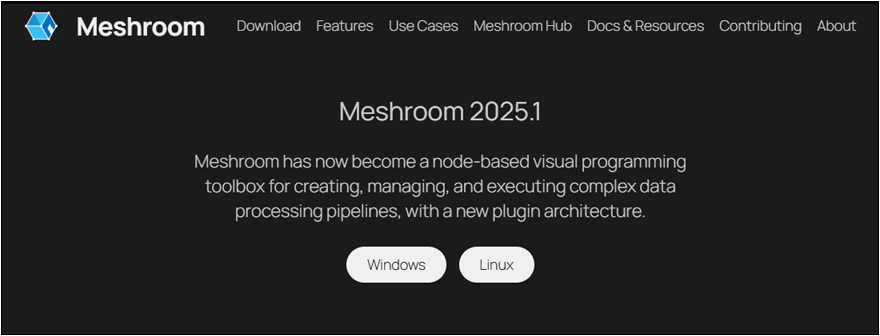

首先到官網下載 MeshRoom 安裝檔，目前的版本支援 Windows 與 Linux 系統，安裝通常不複雜，下載後解壓縮即可開始使用。

您需要知道一個關於硬體上的重點：MeshRoom 的完整 Photogrammetry 流程通常對 NVIDIA CUDA GPU 比較友善。如果沒有使用 NVIDIA 顯卡，有些節點可能無法正常執行或功能受限。官方有說明部分流程可降低 CUDA 依賴，但對大部份的使用情境來說，最穩定的仍然是用 NVIDIA 顯卡。
拍照前的觀念，比軟體操作更重要，使用 MeshRoom 重建 3D 模型能否成功，照片的品質比後面的參數調整更重要。影像取得是很重要的前置工作，因為 Photogrammetry 的核心是在不同照片裡找到相同特徵點。拍攝時先掌握這些原則：
1、繞著物體走一圈，每張照片要和前後照片有足夠重疊，每次只移動一點點，這樣 MeshRoom 比較容易知道照片彼此之間的關係，這是官方教學強調的影像採集重點。
2、拍攝光線要穩定，避免要一下很亮、一下很暗，也不要強反光。金屬、黑色、透明、鏡面材質本來就比較難做 Photogrammetry，因為特徵不穩定或會反射環境，這時常需要額外處理。
3、背景不要太雜亂，如果背景充滿複雜干擾，軟體有時會把背景也一起當成重建對象。建議先用霧面、紋理適中、輪廓清楚的小物件練習，例如雕像、模型、公仔、石頭、鞋子這類物體。
剛開始練習可準備 30~100 張的照片，不用一開始就追求超大量。先拍一圈平視角度，再補一圈稍微由上往下拍的角度；如果物件底部不重要，可以先不處理底部。這樣通常比只拍單一高度更容易成功，因為可以讓 MeshRoom 取得更完整的立體資訊。
開啟 MeshRoom 之後，最簡單的入門方式並不需要自己拉節點，而是直接使用預設的工作流程。 MeshRoom 本身就是以標準 Photogrammetry Pipeline 建立的，對標準用途已有一條預設流程。接著將拍好的照片直接拖進 MeshRoom 視窗裡。匯入後 MeshRoom 將會建立專案，並在畫面上顯示照片與節點流程。您會看到節點串列，但先不用急著改參數。第一次的目標是先成功跑完一次完整流程。

本教學使用無人機的空拍照展示 MeshRoom 操作，原本來自 DJI FLIP 無人機拍攝的 MP4 影片，使用自行使用 Python 撰寫的程式轉存成連續照片，若需要原始碼可在網頁下方取得。將這些圖片拖曳到 Meshroom 匯入專案，建議先進行儲存，因為使用 MeshRoom 重建 3D 模型的運算相當費時，要有心理準備。照片數量越多、解析度越高、GPU 算力不夠，時間差異會很大，這是很正常的情況。

儲存後將會建立不同的資料夾，實際上是對應到不同的節點，您不需要深入瞭解，這些資料夾包括：
CameraInit：讀取影像 metadata、感光元件資訊，產生 viewpoints.sfm 和 cameraInit.sfm
FeatureExtraction：從照片中找可辨識的特徵
ImageMatching：比對不同照片的共同特徵
FeatureMatching：比對不同照片的共同特徵
StructureFromMotion：推算相機位置，建立稀疏點雲
DepthMap：計算每個視角的深度資訊
Meshing：把點雲轉成網格
Texturing：把原始照片資訊烘成材質貼圖

判斷重建 3D 模型是否成功
最先看的不是最後貼圖多漂亮，而是 StructureFromMotion 的結果是否正常。如果這一步成功，將會看到相機位置分布成圍繞物體的一圈，並出現大致符合物體形狀的稀疏點雲。這代表 MeshRoom 已經大致理解照片之間的空間關係。這一步是後面深度圖與建模的基礎。如果在這一步就失敗，後面通常也不會有漂亮結果。常見原因包括照片太少、太模糊、重疊不足、材質太反光、物體在照片間有移動。

生成網格與貼圖後先檢查的重點
當流程跑到 Meshing 和 Texturing 之後，可以看到比較完整的模型。這時先檢查：
1、看模型外形有沒有歪掉、破洞、缺角。
2、看表面有沒有大面積噪點或奇怪凸起。
3、看貼圖是否糊掉、拉伸或拼接不自然。
MeshRoom 的預設流程能處理標準情境，但最後品質仍然很依賴原始照片與拍攝方式。

Meshroom 匯入 Blender
將 texturedMesh.obj 拖曳到 Blender 即可檢視空拍建模的效果。


Meshroom 匯入 Unity
搭配 Unity 使用的話，開啟 [ MeshroomCache > Texturing > xxxxxxxxxx ] 資料夾後，將網格、材質、貼圖檔案拖曳到 Unity 專案。
包括 texturedMesh.obj / texturedMesh.mtl / texture_1001.png / texture_1002.png / texture_1003.png 檔案。

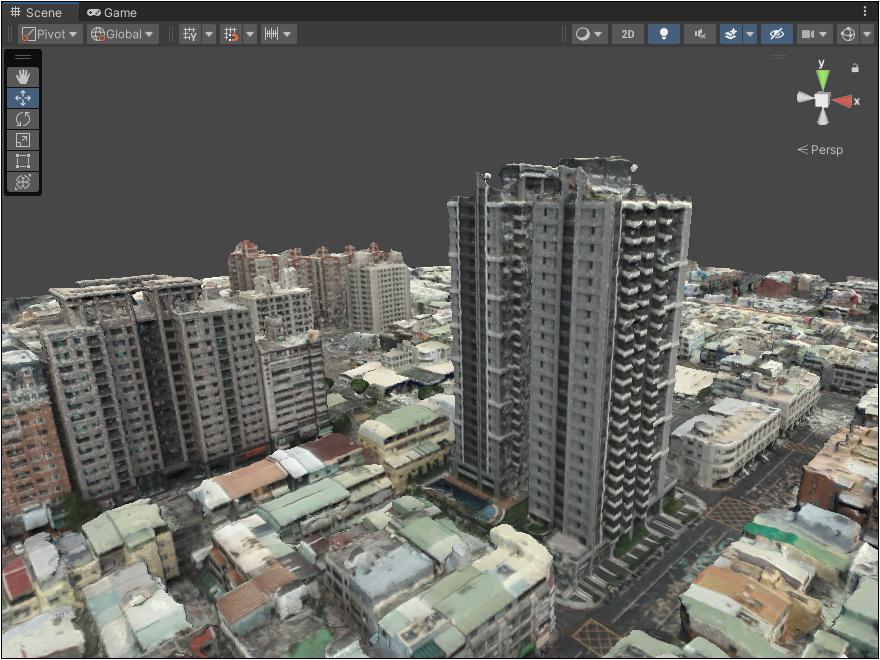

將 texturedMesh.obj 拖曳到場景，檢視 Meshroom 空拍建模的效果。


關閉 Direction Light 陰影的效果。
