glTF-Blender-IO-MSFS 教學

您想要將微軟模擬飛行遊戲中的飛機匯出至 Blender 進行編輯，設計機身彩繪塗裝嗎？本教學介紹 2 款工具

官方網站 https://docs.flightsimulator.com/html/Asset_Creation/Blender_Plugin/The_Blender_Plugin.htm

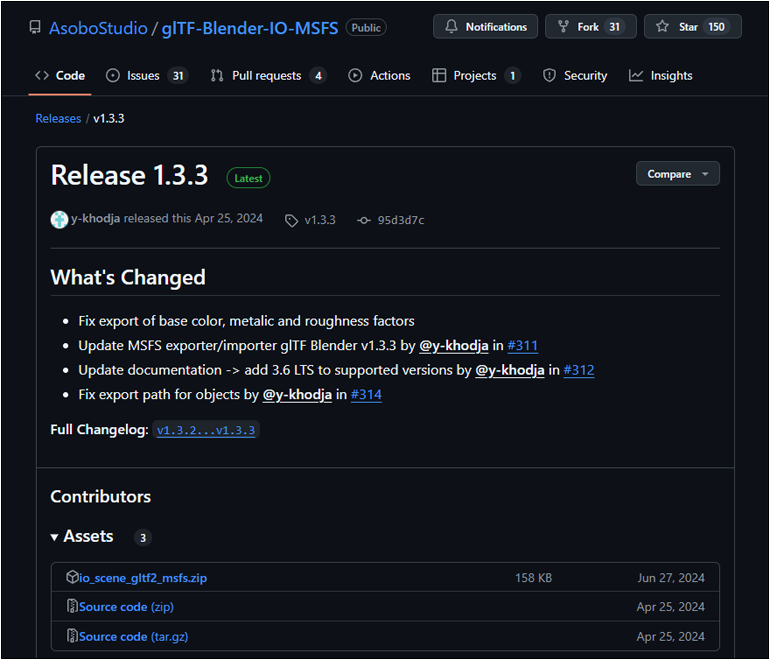

此軟體是由 AsoboStudio 提供，您可從 GitHub 下載 https://github.com/AsoboStudio/glTF-Blender-IO-MSFS

https://docs.flightsimulator.com/html/mergedProjects/How_To_Make_An_Aircraft/Contents/Files/Package_Building.htm

注意！Blender 無法直接匯入使用 Microsoft Flight Simulator 的 glTF 檔案，需要安裝相關的插件。

注意！glTF-Blender-IO-MSFS 1.3.x 僅相容於 Blender 3.3.x LTS 版本 （本教學使用 Blender 3.3.6 ）

您可以選擇以下方法安裝 MSFS Blender exporter 插件，再重新啟動軟體…

．使用 Preferences > Install 安裝，

．或將 Add-on 檔案複製貼上到 %APPDATA% 資料夾

安裝 ASOBO Blender Add-on

下載 io_scene_gltf2_msfs.zip 檔案

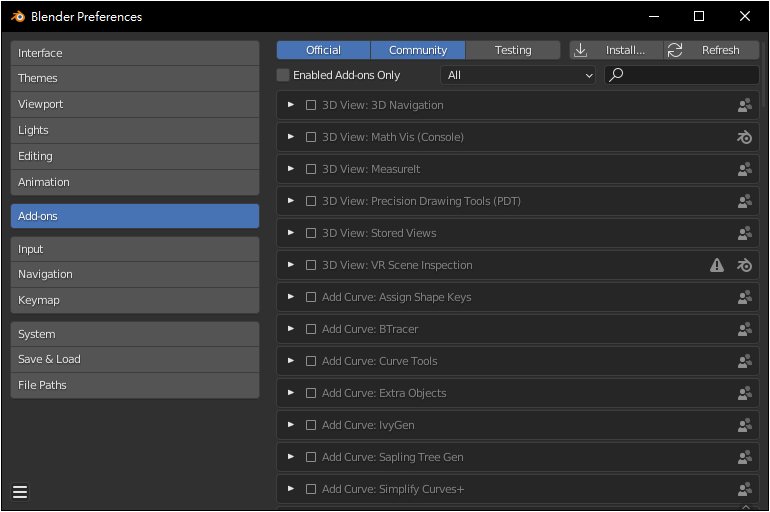

開啟 Blender 執行 [ Edit > Preferences ] 開啟偏好設定，選擇 Add-ons 後按下 Install 安裝。

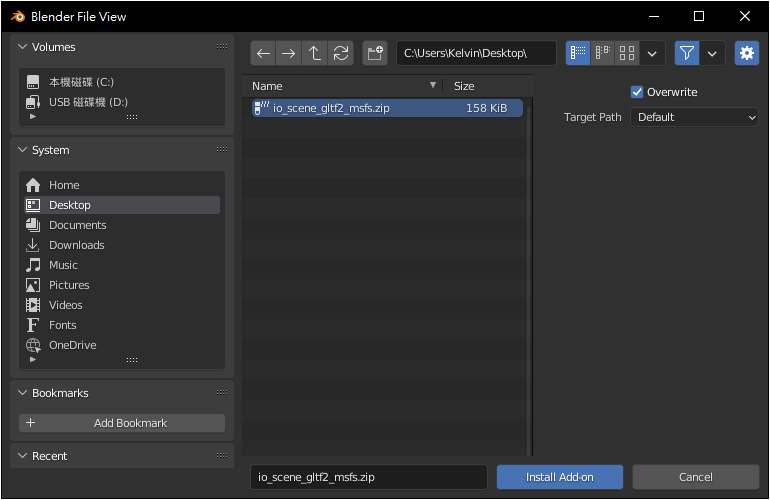

將開啟 Blender 檔案對話框，選擇剛下載的 io_scene_gltf2_msfs.zip 檔案， the Install add-on button.

1. 進入 Releases section of the Blender repository

2. 下載 io_scene_gltf2_msfs.zip 並進行解壓縮。

4. 複製解壓後的 io_scene_gltf2_msfs 資料夾。

5. 進入 add-ons 資料夾，預設位置 AppData\Blender Foundation\Blender\<blender-version>\scripts\add-ons\

6. 貼上剛才複製的 io_scene_gltf2_msfs 資料夾。

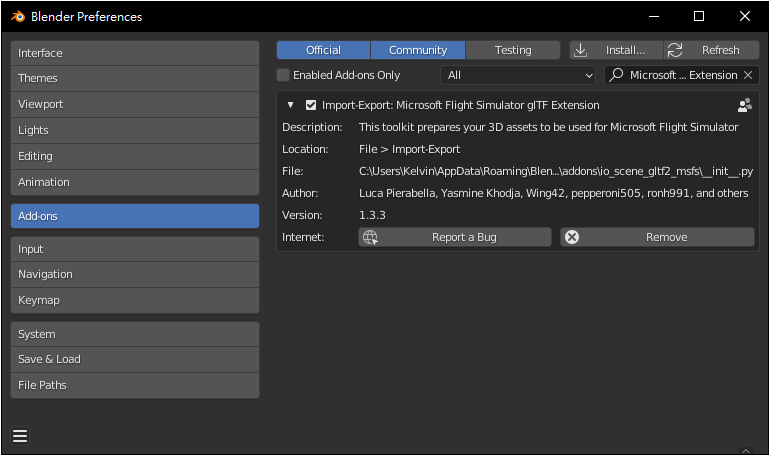

7. 安裝後，重新啟動 Blender 並在偏好設定啟用此插件。

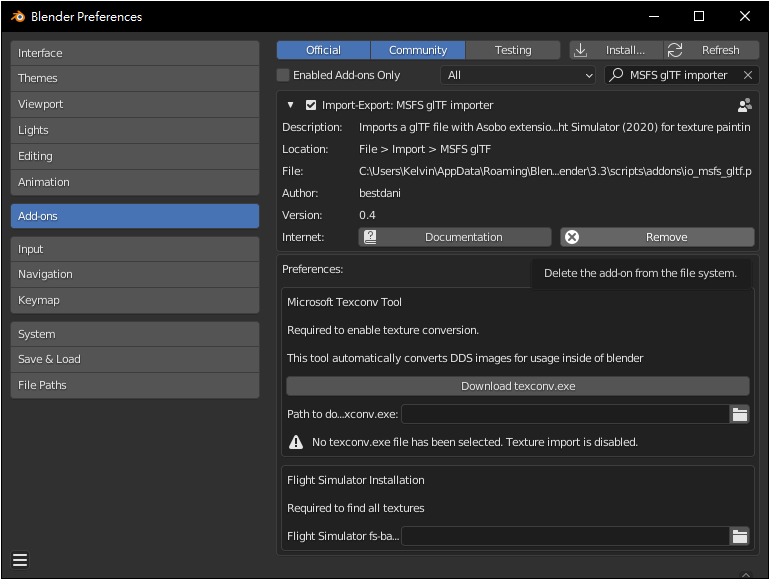

MSFS glTF importer 插件

飛機模型檔案的位置

C:\Users\使用者名稱\AppData\Roaming\Microsoft Flight Simulator\Packages\Official\Steam\asobo-aircraft-b787-10\SimObjects\Airplanes\Asobo_B787_10\model

C:\Users\使用者名稱\AppData\Roaming\Microsoft Flight Simulator\Packages\Official\Steam\4simmers-b787-10-liveries-pack-worldwide\SimObjects\Airplanes\000-4S-B787_10_Eva_Air

參考影片

Export UV Maps from Microsoft Flight Simulator [ Youtube ]

Create SKINS / Liveries A320 NEO 3D METHOD [ Youtube ]

影片中使用的是 io_msfs_gltf.py ( https://github.com/bestdani/msfs2blend )

插件安裝後，Blender 即擁有匯入 MSFS glTF 檔案的功能，不需要每次執行都安裝。

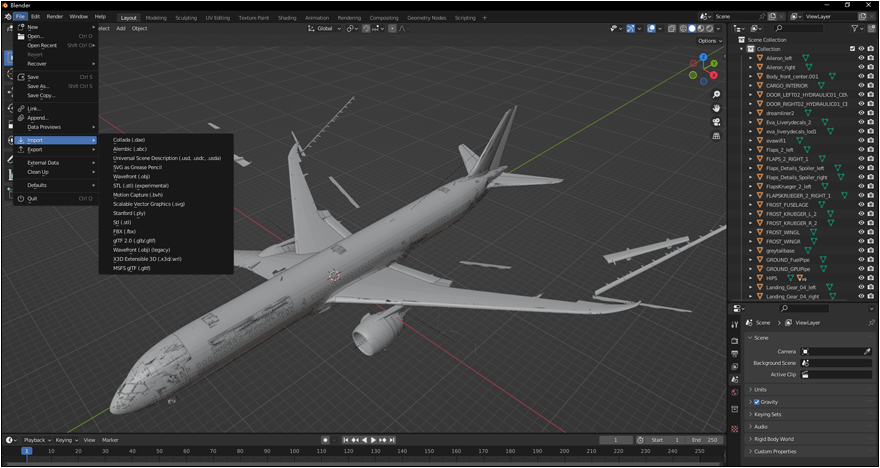

執行 [ File > Import > MSFS glTF (.gltf) ] 並選取 gltf 模型檔案，按下 Import MSFS glTF file 匯入。

貼圖部份，右上方的 Import Textures 預設為 No Texture Import 可選擇 Load Converted Textures 或 Convert Original Textures

相容性測試 - Blender v3.3.6 搭配 io_msfs_gltf.py v0.1.1 版本可匯入 MSFS 2020 模型！

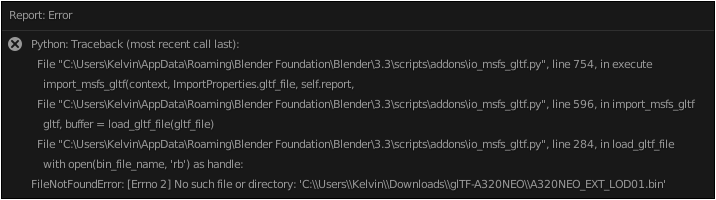

注意！不可只將 glTF 檔案複製出來，匯入時若缺少 bin 檔案將會出現錯誤！無法匯入！

紋理貼圖是 DDS ( DirectDraw Surface ) 影像格式，可以使用 GIMP 或 Photoshop 安裝插件後開啟，必要時轉存 PNG 格式。

紋理貼圖的分開的，例如 B787 駕駛艙的貼圖包括：

787_10_COCKPIT_INPUTS1_ALBD >> INPUTS1 材質

787_10_COCKPIT_INPUTS2_ALBD

787_10_COCKPIT_PEDALS_ALBD

787_10_COCKPIT_PEDESTAL_ALBD

787_10_COCKPIT_TEXTS1_ALBD（面板上的文字）

787_10_COCKPIT_TEXTS2_ALBD >> TEXT2 材質

貼圖尋找中 >> EXTINGUISHER01 材質

貼圖尋找中 >> MFD_1 材質

貼圖尋找中 >> MFD_2 材質

貼圖尋找中 >> MFD_3 材質

貼圖尋找中 >> PFD 材質（左右最外側螢幕）

貼圖尋找中 >> COMNAV_Screen_1 材質

貼圖尋找中 >> COMNAV_Screen_2 材質

無貼圖 >> WINDSHIELD 材質

Microsoft Flight Simulator 2024 機種清單

https://store.steampowered.com/app/2537590/Microsoft_Flight_Simulator_2024/

https://www.flightsimulator.com/microsoft-flight-simulator-2024/

https://flightsimulator.azureedge.net/wp-content/uploads/2024/09/Aircraft-List-scaled.jpg

dev have .py .blend .fbx / 3dxr have 787 747 gltf // 3dxr-glTF-Blender-IO-MSFS
